دستهبندی: دستگاه فیلتر پرس
عملکرد دستگاه: تمام هیدرولیک
عملکرد جابه جایی صفحات: قابلیت نصب ربات جابجایی
سیستم خودکار شست و شو صفحات: قابلیت نصب سیستم شست و شو
یونیت هیدرولیک: دارد

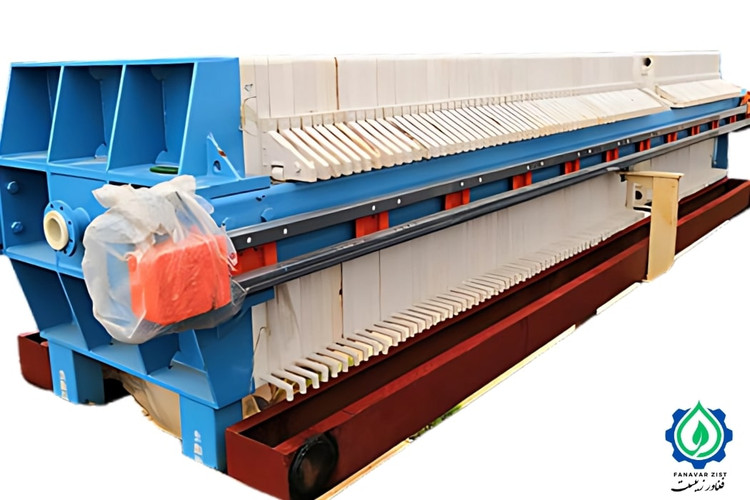

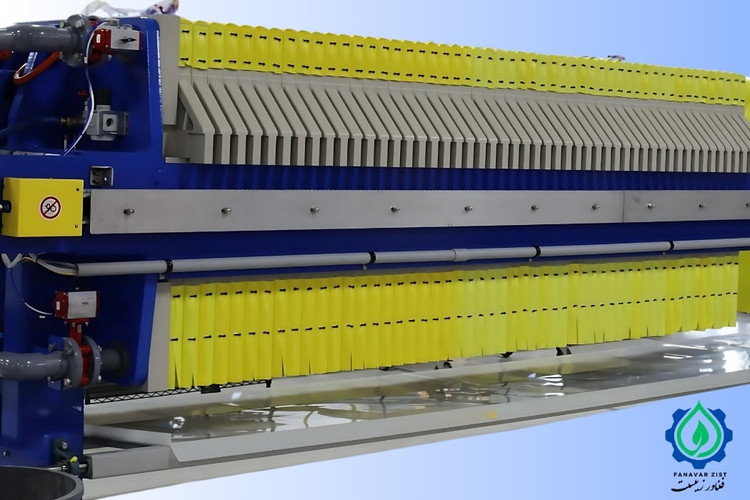

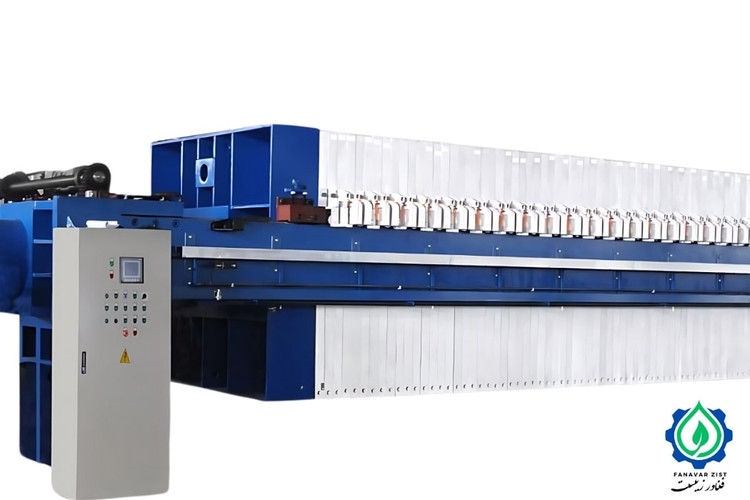

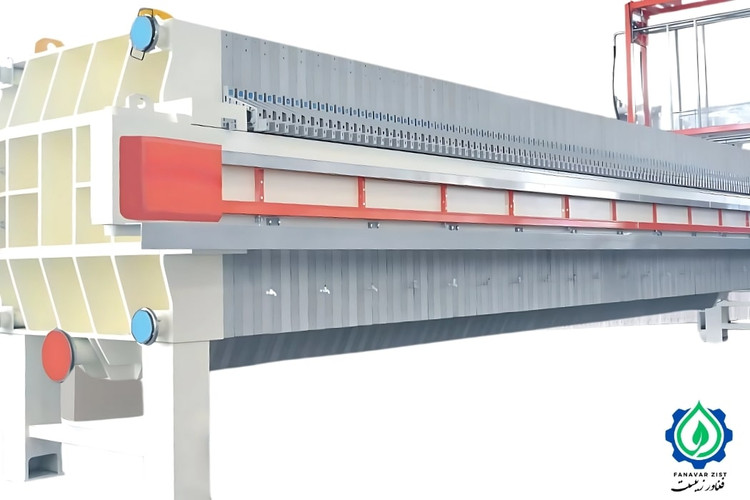

دستگاه فیلتر پرس 150 تمام هیدرولیک ( فیلترپرس 150 رباتیک همراه با سیستم شست و شو )
150×150- Fully automatic filterpress
تعداد صفحات فیلترپرس
سیستم شست و شو صفحات
عملکرد در جابه جایی صفحات
10 سال گارانتی شاسی / دو سال گارانتی برای سیستم هیدرولیک و صفحات / یکسال گارانتی برای ربات جابجایی و سیستم شست و شوی خودکار صفحات / خذمات پس از فروش 24 ساعته و مادام العمر/زمان تحویل دستگاه 30 الی 75 روز کاری
زمان آمادهسازی 30 روز کاری
مشخصات
عملکرد دستگاه
تمام هیدرولیک
عملکرد جابه جایی صفحات
قابلیت نصب ربات جابجایی
سیستم خودکار شست و شو صفحات
قابلیت نصب سیستم شست و شو
یونیت هیدرولیک
دارد
عرض( سانتی متر)
180
تابلو برق
دارد
تعداد صفحه فیلترپرس
80
طول ( سانتی متر)
900
وزن کل دستگاه ( کیلوگرم)
حدود 18000
ابعاد صفحه اصلی بدنه ( سانتی متر)
18×150×180
ابعاد صفحه حامل جک ( سانتی متر)
33×100×180
ابعاد صفحه فشار دهنده ( سانتی متر)
150×150
طول بازو ها ( سانتی متر)
810
عرض آکس به آکس پایه ( سانتی متر)
150
ابعاد جک ( سانتی متر)
30×34×95
ابعاد شفت جک ( سانتی متر)
15×95
پمپ هیدرولیک
دنده ای 22 لیتری با فشار 400 بار
طول آکس به آکس پایه ( سانتی متر)
700
فیتینگ ورودی
5 اینچ
لندر ها
دو عدد برای سیستم مدار باز
الکترو موتور
11 کیلو وات 1400 دور
شیربرقی
وسط باز سایز 1/2
میکرو سوییچ
عقربه ای
قفل کن
استوانه ای سایز 1/2
کورس جک ( سانتی متر)
75
پرشر سوییچ
400 بار که افت فشار را بصورت خودکار جبران میکند
زیر شیر
وسط باز سایز 1/2فشار شکن دار الومینیومی سایز 1/2
مانومتر
400 بار
وزن صفحه ( کیلوگرم )
105
توضیحات
معرفی دستگاه فیلتر پرس 150 تمام هیدرولیک اتوامتیک
دستگاه فیلترپرس 150 هیدرولیک برقی، پیشرفتهترین و قدرتمندترین دستگاه فیلترپرس طراحی و ساخته شده در داخل مجموعه فناورزیست میباشد. دستگاه فیلترپرس 150 تمام هیدرولیک با طراحی مدرن و کارآمد، عملکردی فوقالعاده در فرآیندهای سنگین ارائه میدهد. این دستگاه با استفاده از سیستم هیدرولیک خودکار و مصرف بهینه انرژی، عملیات آببندی صفحات را با دقت و فشار 400 بار انجام میدهد و هرگونه افت فشاری بصورت خودکار جبران میگردد. این دستگاه بطور عمومی میتواند دارای دو سیستم مجزا و کارامد باشد که عبارتند از: سیستم ربات جابجایی صفحات فیلتر پرس و سیستم خودکار شست و شوی صفحات فیلتر پرس 150×150
سیستم ربات جابجایی صفحات : این سیستم یک افزونه مجزا است که بر روی بازوهای دستگاه قرار میگرد و صفحات فیلترپرس را در زمان تخلیه دستگاه فیلتر پرس یک به یک جا به جا مینماید. در فیلترپرس 150 بدلیل سنگین بودن صفحات و همینطور کیک روی صفحات جابه جایی تعداد زیادی صفح و تخلیه آن فشار بالایی به پرسنل می آورد از این رو استفاده از سیستم رباتیک بسیار مناسب میباشد.
سیستم شست و شوی صفحات : افزونه بعدی که کاربری بالایی در فیلترپرس 150 دارد این سیستم میباشد. شست و شوی مرتب پارچه فیلترپرس علاوه برا بالا بردن کیفیت فیلتراسیون طول عمر پارچه را نیز افزایش میدهد. تعویض پارچه برای صفحات فیلترپرس 150 کاری بسیار دشوار و زمان بر میباشد.
مشخصات فنی و طراحی دستگاه
صفحات فیلتر پرس 150 از جنس پلیپروپیلن باکیفیت بالا و ابعاد 150×150 سانتیمتر ساخته شدهاند و از همین رو در نامگذاری این دستگاه از عدد 150 استفادهمیگردد. این صفحات با طراحی دقیق و مقاومت بالا در برابر فشار و خوردگی، مناسب کاربردهای سنگین در صنایع مختلف هستند. دستگاه فیلترپرس 150 تمام هیدرولک میتواند از تعداد 50 تا 110 عدد صفحه داشته باشد. ساخت این فیلتر پرس با تعداد بالاتر یا پایینتر از این مقادیر نیز ممکن است ولی از حالت استاندار خارج میگردد.
کاربردهای دستگاه فیلترپرس 150 هیدرولیک در صنایع مختلف
این دستگاه به دلیل ظرفیت بالا و عملکرد مطمئن، در طیف وسیعی از صنایع مورد استفاده قرار میگیرد. برخی از این کاربردها عبارتند از:
صنایع معدنی:
-
آبگیری باطلههای معدنی: مناسب برای معادن مس، روی، سرب و طلا به منظور کاهش حجم باطلهها و بازیافت آب فرآیندی.
-
فرآوری کنسانتره: دستگاه فیلترپرس 150 نقش حیاتی در فرآیندهای تولید کنسانتره معدنی ایفا میکند و جداسازی مؤثر جامدات از مایعات را تضمین میکند. در فراوری کنسانتره ها علاوه بر فیلتر های تحت خلا که نقش مهمی را ایفا میکنند از این فیلترپرس نیز میتوان استفاده نمود.
-
لیچینگ: در فرآیندهای هیدرومتالورژی مانند استخراج فلزات گرانبها، این دستگاه کاربرد گستردهای دارد. در صنایع استحصال فلزاتی مانند : طلا، روی، مس ، سرب و...
صنایع شیمیایی:
-
فیلتراسیون محلولهای شیمیایی و حذف ذرات معلق.
-
تولید مواد شیمیایی با خلوص بالا از طریق جداسازی جامدات ناخواسته.
صنایع محیط زیست:
-
تصفیه پساب صنعتی و کاهش حجم لجن تولیدی در فرآیندهای تصفیه فاضلاب.
-
خشککردن لجنهای صنعتی برای تسهیل در دفع یا بازیافت.
صنایع تولید انرژی:
-
استفاده در نیروگاههای تولید انرژی برای فیلتراسیون سوختهای مایع و حذف ذرات ناخالصی.
ویژگیهای مهم دستگاه فیلترپرس 150
شاسی مستحکم و بادوام:
ساختار شاسی از فولاد ST37 که بوصرت کاملا توپر بهمراه تقویت کننده ها طراحی و ساخته میشود. پوشش ضدزنگ و تسمههای تقویتشده، مقاومت فوقالعادهای در برابر تنشهای مکانیکی فراهم میکند.
صفحات پلیپروپیلن:
صفحات با کیفیت بالا و استانداردهای بینالمللی طراحی شدهاند که در برابر فشارهای بالا تا 16 بار و خوردگی شیمیایی مقاوم هستند. این صفحات از جنس پلی پروپلین گرید R200به روش قال پرسی تولید میگردند.
سیستم هیدرولیک هوشمند:
یونیت هیدرولیک مجهز به کنترل اتوماتیک فشار، آببندی صفحات و تخلیه کیک را با دقت بالا انجام میدهد. فشار عملیاتی تا 350 بار، عملکردی پایدار و بدون نقص را تضمین میکند.
پارچههای فیلتر پرس ایرانی و خارجی :
پارچههای فیلترپرس در ابعاد 160×160 سانتی متر با تنوع بالا در مشبندی(1تا250 میکرون ) و تنوع بالا در جنس پارچه برای کاربردهای خاص صنعتی طراحی شدهاند و بهراحتی قابل تعویض و شستشو هستند. فناورزیست به مشتریان خودپارچههای فیلتر خارجی با کیفیت بالا بهصورت رایگان بر روی دستگاه های خریداری شده ارائه میدهد.
سیستم شست و شوی خودکار:

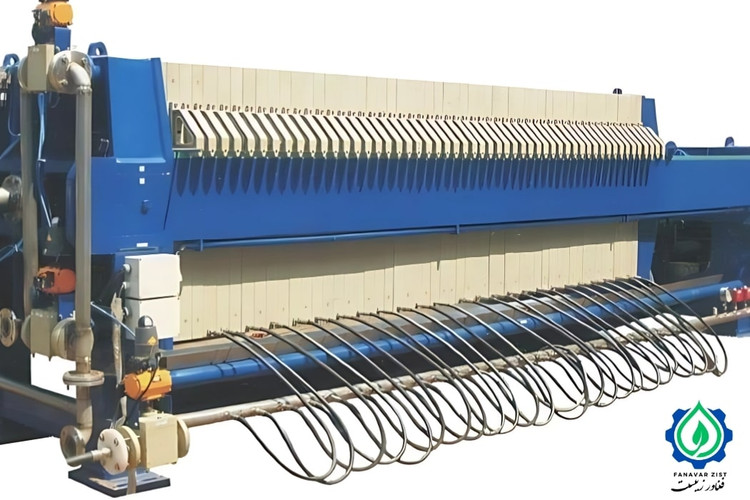

سیستم شست و شوی خودکار که از یک سیستم خودکار فرمان میگیرد پس از اتمام فرایند و جابجایی صفحات با ربات، با فشار بالای کارواش اقدام به شست و شوی صفحات میکند.
سیستم ربات جابجایی صفحات :
سیستم ربات جابجایی صفحات فیلتر پرس 150 یک سیستم هوشمند کنترل مرکزی است که صفحات را تک به تک جابهجا میکند.
فرآیند کار با دستگاه فیلترپرس 150
1. تزریق سیال:
مایعات یا دوغابهای ورودی از طریق پمپهای فشار قوی و از طریق قسمت ورودی محلول وارد فیلتر پرس 150میشوند. این پمپها با فشار بالا، مواد جامد را به سمت پارچهها هدایت میکنند. مواد جامد بزرگتر از مشبندی پارچه پشت منافذ پارچه گیر کرده و سیال از درون آن عبور میکند. این فرایند تا پر شدن کامل محفظه و آبگیری کامل کیک ادامه پیدا میکند.
2. عملیات فیلتراسیون:
سیال از پارچههای فیلتر عبور کرده و ذرات جامد بهصورت کیک در صفحات باقی میمانند. زمان این فرآیند به خواص سیال و پارچه فیلتر بستگی دارد.
3. تخلیه کیک:
پس از پایان فرآیند، صفحات بهصورت خودکار باز شده و کیک جامد برای تخلیه آماده میشود. سیستم شستشوی آب پرفشار نیز برای تمیز کردن پارچهها قابل استفاده است.
برای مشاوره و اطلاعات بیشتر در خصوص انتخاب دستگاه فیلتر پرس مناسب و افزونه ها و آپشن های مورد نیاز خود، با تیم کارشناسان شرکت فناورزیست تماس حاصل فرمایید. هدف ما ارائه بهترین راهحلهای فیلتراسیون به مشتریان عزیز است.
نقد و بررسی
بررسی مشخصات فنی دستگاه فیلترپرس 150 هیدرولیک:
سیستم هیدرولیک:
تمامی مدلهای فیلترپرس، از جمله مدل 150×150، به سیستم هیدرولیک پیشرفته و استاندارد مجهز هستند که عملکردی پایدار و دقیق را ارائه میدهد. ویژگیهای این سیستم برای تمامی دستگاهها یکسان است و با تغییر تعداد قالبها تنها ابعاد و وزن دستگاه تغییر میکند، اما کیفیت عملکرد ثابت باقی میماند.
ابعاد دستگاه:
- طول دستگاه: طول دستگاه وابسته به تعداد صفحات متغیر است و به ازای هر صفحه، طول دستگاه 7.5 سانتیمتر افزایش مییابد.
- فاصله بین پایهها: این فاصله به دقت تنظیم شده تا پایداری و استحکام دستگاه تضمین شود. و فاصله آکس به آکس پایه ها نیز بنا به طول دستگاه و تعداد صفحات متغییر است
وزن دستگاه:
وزن دستگاه با تعداد صفحات و افزونه های دستگاه تغییر میکند و به ازای هر صفحه اضافه یا حذف شده، وزن دستگاه حدود 105 کیلوگرم کم یا زیاد میشود و با افزودن سیستم رباتیک وزن دستگاه تا 500 کیلوگرم و سیستم شست و شوی خودکار نیز 500 کیلوگرم بر وزن دستگاه می افزاید .
قابلیت تنظیم و انعطافپذیری:
دستگاه فیلترپرس مدل 150×150 با امکان تغییر تعداد صفحات، این قابلیت را دارد که با نیازهای مختلف صنعتی هماهنگ شود. این ویژگی به کاربران امکان میدهد تا دستگاه را برای شرایط متنوع بهینهسازی کرده و از کارایی بالا بهرهمند شوند. با جابجایی صفحه اتهایی یا صفحه کور فیلترپرس 150 میتوان ظرفیت دستگاه را تا حد دلخواه کاهش داد.
ظرفیت و ویژگیهای دستگاه فیلتر پرس 150 با 80 قالب
محاسبه ظرفیت:
ظرفیت دستگاه بر اساس فرمول زیر محاسبه میشود:
مساحت مؤثر صفحه × ضخامت کیک × تعداد صفحات
140×140×3.5×80= 5488000سانتیمتر مکعب یا معادل 5488 لیتر.
جزئیات محاسبه:
-
مساحت مؤثر صفحه:
با احتساب فضای آببندی، مساحت مؤثر هر صفحه 140×140 سانتیمتر است.
140×140=19600 سانتیمتر مربع. -
ضخامت کیک:
ضخامت استاندارد کیک خور در این دستگاه 3.5 سانتیمتر است. -
تغییرات ظرفیت:
هر قالب اضافی یا حذف شده، ظرفیت دستگاه را حدود 69 لیتر تغییر میدهد.
نقاط قوت دستگاه فیلترپرس 150×150 هیدرولیک
-
ظرفیت عملیاتی بالا:
طراحی پیشرفته این دستگاه، آن را برای کاربردهای سنگین صنعتی ایدهآل میسازد. -
کاهش مصرف انرژی:
سیستم هیدرولیک کارآمد هزینههای انرژی را به حداقل میرساند. -
سهولت تخلیه کیک:
طراحی ارگونومیک صفحات باعث تسهیل تخلیه کیک، به ویژه در صورت استفاده از سیستم رباتیک میشود. -
نگهداری آسان:
تعویض سریع پارچههای فیلتر، زمان توقف را کاهش داده و بهرهوری را افزایش میدهد. -
محیط کار تمیز:
سیستم آببندی پیشرفته از نشت مواد جلوگیری کرده و محیط کار بهداشتیتری فراهم میآورد. -
جابجایی آسان صفحات:
ربات جابجایی صفحات این فرایند را براحتی انجام میدهد. -
شست و شوی خودکار صفحات:
ببا سیستم شستوشوی خودکار طول عمر پارچه افزایش میابد و از طرفی راندمان فیلتراسیون تا حد قابل توجهی بالاترمیرود.
نقاط ضعف دستگاه فیلترپرس 150×150 هیدرولیک
-
نیاز به نیروی انسانی:
عملیات تخلیه کیک و شستشوی صفحات در صورت عدم استفاده از سیستم خودکار نیازمند چندین نیروی انسانی میباشد -
عدم پیوستگی عملیات:
فرآیند تخلیه کیک باعث توقف عملیات میگردد و این فرایند در بین سیکل های متعدد تکرار میگردد. -
عملکرد محدود ربات در برخی محیطها:
در محیطهایی با مواد چسبناک مانند سیلیکات، احتمال بروز مشکل در عملکرد ربات جابجایی صفحات وجود دارد. -
قیمت بالا:
بدلیل بزرگتر بودن دستگاه و نیازمند بودن به افزونه های جانبی قیمت این دستگاه تا حدودی بالاتر میباشد. -
سخت بودن تعویض پارچه:
با اتمام طول عمر پارچه فیلترپرس 150 بدلیل بالا بودن وزن صفحات دستگاه که در حدود 105 کیلوگرم میباشد، جانمایی پارچه فیلترپرس تا حدودی مشکل میباشد.
برای دریافت مشاوره تخصصی، اطلاعات تکمیلی یا دسترسی به بروشور دستگاه، با کارشناسان فناورزیست در تماس باشید. فناورزیست با ارائه محصولات نوآورانه و خدمات استثنایی همواره همراه شماست.
