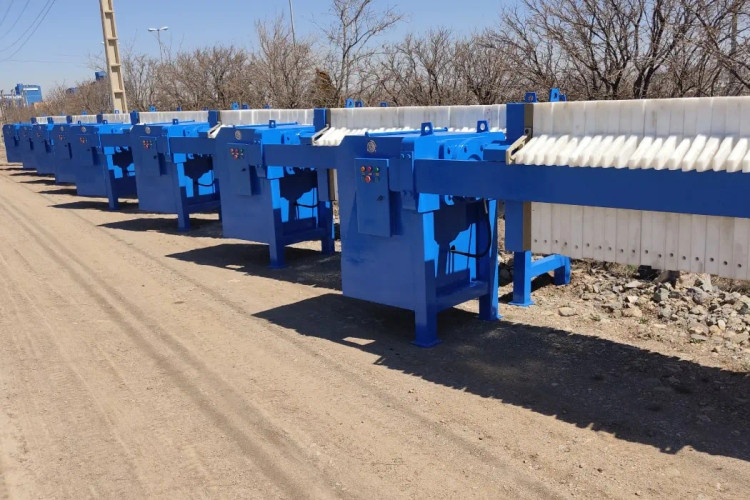

معرفی دستگاه فیلتر پرس 100 هیدرولیک برقی

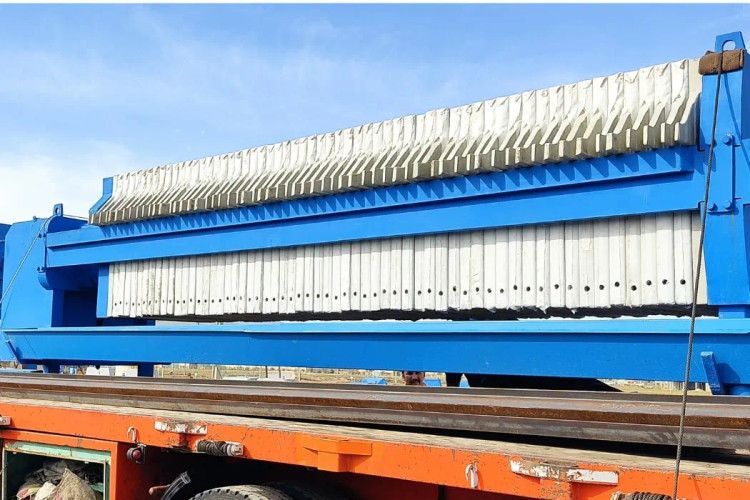

فیلتر پرس ۱۰۰×۱۰۰ هیدرولیک برقی یکی از سایزهای صنعتی فیلتر پرس برای جداسازی جامد از مایع در فرآیندهایی با حجم مواد جامد بالا است. نامگذاری این دستگاه بر اساس ابعاد صفحات چمبر ۱۰۰×۱۰۰ سانتیمتر انجام شده است.
مدل استاندارد این دستگاه با ۷۰ صفحه چمبر در نظر گرفته میشود. ظرفیت تقریبی کیک هر صفحه حدود ۲۶ لیتر است و در نتیجه مدل استاندارد ۷۰ صفحه حدود ۱۸۲۰ لیتر ظرفیت اسمی کیک در هر سیکل دارد.
فیلتر پرس ۱۰۰ میتواند بر اساس ظرفیت فرآیند با تعداد صفحات مختلف ساخته شود. در ساخت استاندارد، تعداد صفحات معمولاً بین ۱۵ تا ۷۵ صفحه در نظر گرفته میشود.
انتخاب تعداد صفحات باید با توجه به حجم سیال، درصد مواد جامد، دانسیته ذرات، ظرفیت کیک موردنیاز، تعداد سیکلهای کاری و زمان در دسترس برای فیلتراسیون انجام شود.
چرا فیلترپرس 100در 100 هیدرولیک، مصرف بالایی در صنایع مختلف دارد؟
دستگاه فیلترپرس 100×100 هیدرولیک به دلیل عملکرد قوی، طول عمر بالا و کاربری آسان، در بسیاری از صنایع بهعنوان یک راهکار مطمئن برای جداسازی جامد از مایع مورد استفاده قرار میگیرد. یکی از مهمترین مزایای این دستگاه، سیستم هیدرولیک اتوماتیک آن است که باعث میشود اپراتورها بدون نیاز به تنظیمات دستی، فرآیند فیلتراسیون را بهراحتی انجام دهند.
جنس صفحات این دستگاه از پلیپروپیلن r200 یا zr230 درجه یک است که در برابر مواد خورنده مقاومت بالایی دارد و باعث افزایش عمر مفید تجهیزات میشود. همچنین، طراحی دقیق و استحکام بالای شاسی فولادی این فیلترپرس باعث میشود که در شرایط سخت صنعتی بدون افت عملکرد کار کند.
در صنایعی مانند مواد غذایی، معدنی، سنگبری و تصفیه آب، این دستگاه به دلیل راندمان بالای جداسازی، کاهش هدررفت مواد و کاهش هزینههای عملیاتی، جایگزین روشهای سنتی شده است. با توجه به کیفیت ساخت بالا و استفاده از تکنولوژی پیشرفته در بخشهای مختلف این دستگاه، فیلترپرس 100در100 یک انتخاب ایدهآل برای افزایش بهرهوری و کاهش هزینههای تولید در صنایع گوناگون به شمار میآید.
چگونه فیلترپرس 100 بهرهوری و کیفیت فیلتراسیون را افزایش میدهد؟
عملکرد بهینه یک دستگاه فیلترپرس به عوامل متعددی بستگی دارد، از جمله کیفیت ساخت، طراحی مهندسیشده و قابلیتهای فنی. فیلترپرس 100 با استفاده از سیستم هیدرولیک پرقدرت، فرآیند فیلتراسیون را بهطور کاملاً خودکار انجام داده و باعث افزایش دقت و یکنواختی جداسازی جامد از مایع میشود. این ویژگی به کاهش نیروی انسانی موردنیاز و افزایش بهرهوری کمک شایانی میکند.
یکی از عوامل کلیدی در کیفیت فیلتراسیون، نوع و کیفیت پارچههای فیلتر است. این دستگاه امکان استفاده از پارچههای با مشبندی مختلف را فراهم کرده و به صنایع این امکان را میدهد که بر اساس نوع دوغاب و نیاز خود، پارچه مناسب را انتخاب کنند. همچنین، سیستم رباتیک جابهجایی صفحات، سرعت تخلیه کیک را افزایش داده و مانع از توقفهای طولانی در خطوط تولید میشود.
فیلترپرس 100در100 با طراحی مدرن، کاهش مصرف انرژی و قابلیت نگهداری آسان، هزینههای عملیاتی را به حداقل میرساند. این ویژگیها در کنار طول عمر بالای قطعات و مقاومت در برابر شرایط سخت، این دستگاه را به یک راهکار مقرونبهصرفه و کارآمد برای انواع صنایع تبدیل کرده است.

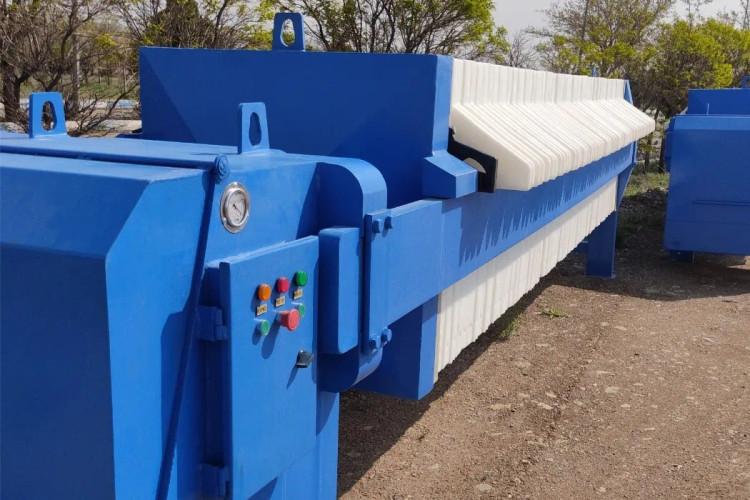

کاربردهای فیلتر پرس ۱۰۰
فیلتر پرس ۱۰۰ در فرآیندهایی استفاده میشود که مقدار مواد جامد و ظرفیت موردنیاز از محدوده فیلتر پرسهای کوچکتر بیشتر است.
برخی از زمینههای کاربرد این سایز عبارتاند از:
- صنایع معدنی و فرآوری مواد معدنی
- سنگبری و بازیافت آب خطوط برش
- صنایع کاشی و سرامیک
- برخی فرآیندهای تولید سیلیکات
- تصفیه لجن و پساب صنعتی
- فرآیندهای جداسازی جامد از مایع در صنایع شیمیایی
- برخی مراحل فرآوری و استحصال فلزات
انتخاب نهایی دستگاه باید بر اساس آزمایش یا اطلاعات واقعی سیال انجام شود و صرفاً نام صنعت برای تعیین ظرفیت دستگاه کافی نیست.
اجزای دستگاه فیلترپرس 100

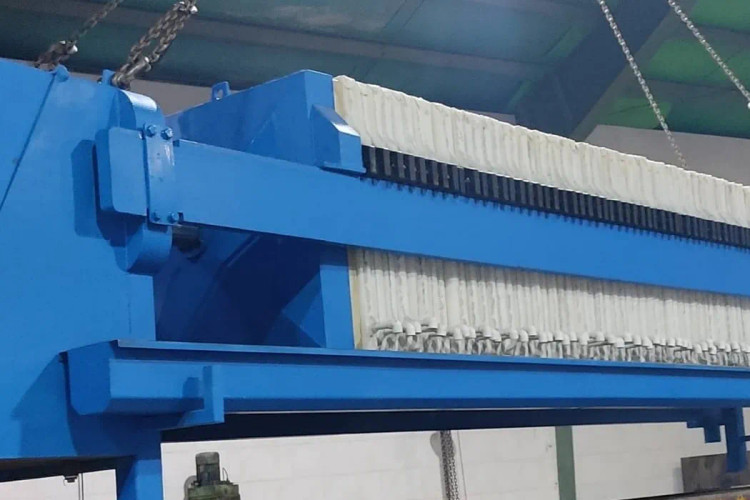

شاسی دستگاه
شاسی، بازوها، صفحه ثابت، صفحه فشاردهنده و مجموعه حامل جک ساختار اصلی مکانیکی دستگاه را تشکیل میدهند و نیروی ایجادشده هنگام بستهشدن صفحات را تحمل میکنند.
صفحات فیلتر پرس ۱۰۰×۱۰۰
در این دستگاه از صفحات چمبر پلیپروپیلن با ابعاد ۱۰۰×۱۰۰ سانتیمتر استفاده میشود.
ضخامت واقعی صفحه استاندارد حدود ۶٫۵ سانتیمتر است. این مقدار با عمق فضای تشکیل کیک متفاوت است.
عمق مجموع کیکخور حدود ۳٫۵ سانتیمتر است و ظرفیت تقریبی هر صفحه چمبر استاندارد حدود ۲۶ لیتر در نظر گرفته میشود.
با نصب ۷۰ صفحه استاندارد، ظرفیت اسمی فضای تشکیل کیک دستگاه به حدود ۱۸۲۰ لیتر در هر سیکل میرسد.
جنس و بافت پارچه فیلتر پرس باید متناسب با نوع سیال و بهخصوص اندازه ذرات انتخاب شود. در برخی فرآیندها ممکن است ذرات بسیار ریز باشند و نیاز به پارچهای با منافذ کوچکتر وجود داشته باشد که میتواند سرعت عبور سیال را نیز کاهش دهد.
pH بیشتر برای بررسی سازگاری پارچه و مواد در تماس با سیال اهمیت دارد و دمای سیال نیز یکی از عوامل مؤثر در انتخاب جنس صفحه است.

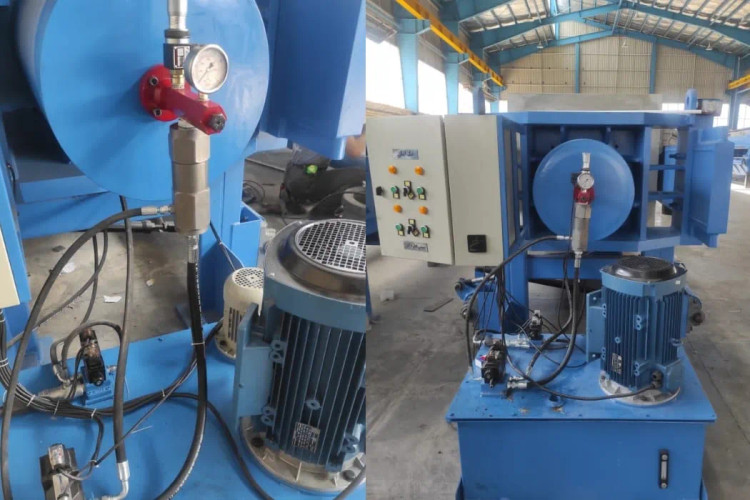

سیستم هیدرولیک فیلتر پرس ۱۰۰

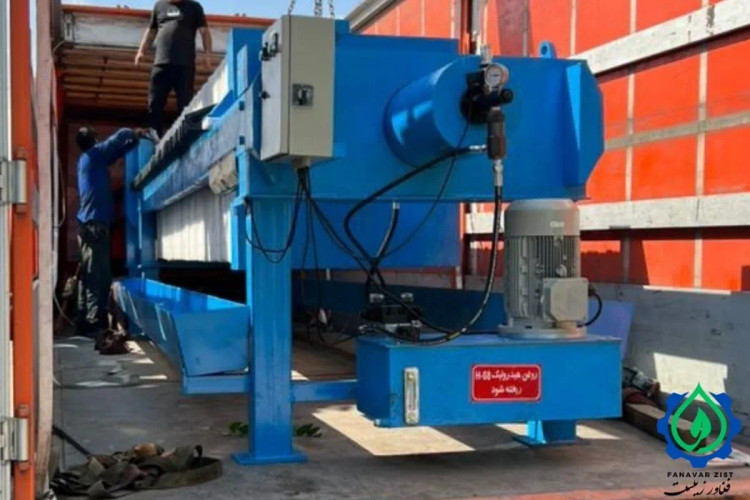

در فیلتر پرس ۱۰۰ هیدرولیک برقی، بستهشدن مجموعه صفحات توسط جک و یونیت هیدرولیک انجام میشود.
با شروع کار یونیت هیدرولیک، صفحه فشاردهنده به سمت مجموعه صفحات حرکت کرده و نیروی لازم برای بستهشدن و آببندی آنها ایجاد میشود. سیستم کنترل فشار نیز برای حفظ شرایط مناسب بستهشدن صفحات در طول فرآیند مورد استفاده قرار میگیرد.
فشار مدار هیدرولیک نباید با فشار سیال ورودی به صفحات اشتباه گرفته شود. سیستم هیدرولیک وظیفه بسته نگهداشتن صفحات را بر عهده دارد، در حالی که فشار خوراک توسط پمپ فیلتر پرس و متناسب با شرایط فرآیند تأمین میشود.
پارچه فیلترپرس
پارچههای مورد استفاده در این فیلترپرس، بسته به نوع صنعت، دارای ویژگیهای متنوعی هستند. ابعاد استاندارد آنها 110×100 سانتیمتر است که 10 سانتیمتر اضافی برای دوخت لبهها جهت جلوگیری از تا شدن در نظر گرفته شده است.
مشبندی پارچهها از 1 میکرون تا 250 میکرون متغیر است و بسته به نیاز، امکان فیلتر کردن ذرات با قطرهای مختلف را فراهم میکند. دقت در نصب پارچهها از اهمیت بالایی برخوردار است، زیرا هرگونه تا شدگی میتواند به نشت دوغاب، اختلال در آببندی و آلودگی محیط منجر شود.
پمپ فیلترپرس
پمپهای سازگار با این دستگاه در انواع مختلف موجود بوده و نقش کلیدی در تأمین فشار موردنیاز برای جداسازی مایعات و جامدات دارند. این پمپها به عملکرد روان و مؤثر دستگاه کمک شایانی میکنند.
جابهجایی صفحات و تخلیه کیک
در مدل استاندارد فیلتر پرس ۱۰۰×۱۰۰ هیدرولیک برقی، بستهشدن مجموعه صفحات توسط سیستم هیدرولیک انجام میشود؛ اما پس از پایان سیکل، جابهجایی صفحات و تخلیه کیک بهصورت دستی انجام میشود.
پس از توقف پمپ خوراک و تخلیه کامل فشار داخل دستگاه، سیستم هیدرولیک آزاد شده و اپراتور صفحات را یکییکی از یکدیگر جدا میکند. کیک تشکیلشده بین صفحات تخلیه میشود و در صورت نیاز، سطح پارچهها قبل از شروع سیکل بعدی بررسی یا تمیز میشود.
فیلتر پرس ۱۰۰ چگونه کار میکند؟
۱. بستهشدن صفحات
مجموعه صفحات توسط سیستم هیدرولیک بسته و آببندی میشود.
۲. ورود سیال
دوغاب یا سیال توسط پمپ مناسب وارد کانال ورودی دستگاه شده و بین صفحات توزیع میشود.
۳. تشکیل کیک
مایع از پارچه فیلتر عبور میکند و ذرات جامد روی سطح پارچه باقی میمانند. با ادامه فرآیند، مواد جامد فضای کیکخور را بهتدریج پر میکنند.
۴. پایان سیکل
پس از رسیدن فرآیند به شرایط مناسب، پمپ خوراک متوقف شده و فشار داخل دستگاه تخلیه میشود.
۵. بازکردن صفحات و تخلیه کیک
سیستم هیدرولیک آزاد شده و صفحات بهصورت دستی از یکدیگر جدا میشوند. سپس کیک تشکیلشده بین صفحات تخلیه میشود.
زمان هر سیکل عدد ثابتی نیست و به نوع سیال، درصد جامد، اندازه ذرات، نوع پارچه، فشار خوراک و رفتار کیک بستگی دارد.
مقایسه فیلتر پرس ۱۰۰ با سایزهای ۸۰ و ۱۲۰
برای مقایسه فیلتر پرسهای صنعتی بهتر است علاوه بر ابعاد صفحه، ظرفیت هر صفحه و تعداد صفحات استاندارد دستگاه نیز در نظر گرفته شود.
| سایز فیلتر پرس |
ظرفیت هر صفحه |
تعداد صفحات استاندارد |
ظرفیت استاندارد تقریبی |
| ۸۰×۸۰ |
۱۶ لیتر |
۶۰ صفحه |
حدود ۹۶۰ لیتر |
| ۱۰۰×۱۰۰ |
۲۶ لیتر |
۷۰ صفحه |
حدود ۱۸۲۰ لیتر |
| ۱۲۰×۱۲۰ |
۳۵٫۵ لیتر |
۷۰ صفحه |
حدود ۲۴۸۵ لیتر |
فیلتر پرس ۱۰۰ از نظر ظرفیت بین سایزهای ۸۰ و ۱۲۰ قرار میگیرد.
مدل استاندارد ۸۰ با ۶۰ صفحه حدود ۹۶۰ لیتر ظرفیت کیک دارد، در حالی که مدل استاندارد ۱۰۰ با ۷۰ صفحه این ظرفیت را به حدود ۱۸۲۰ لیتر افزایش میدهد.
در سایز ۱۲۰، با ۷۰ صفحه استاندارد ظرفیت تقریبی به حدود ۲۴۸۵ لیتر میرسد.
با این حال، انتخاب سایز بزرگتر همیشه به معنای انتخاب بهتر نیست. اگر حجم مواد جامد فرآیند با ظرفیت فیلتر پرس ۱۰۰ متناسب باشد، استفاده از سایز ۱۲۰ میتواند باعث افزایش غیرضروری ابعاد، وزن و فضای موردنیاز دستگاه شود.
از طرف دیگر، اگر ظرفیت موردنیاز از محدوده فیلتر پرس ۸۰ بالاتر باشد و انتخاب آن باعث افزایش تعداد سیکلهای کاری شود، فیلتر پرس ۱۰۰ میتواند انتخاب مناسبتری باشد.
برای انتخاب صحیح بین این سه سایز باید حجم مواد جامد تولیدشده، درصد جامد، دانسیته ذرات، تعداد سیکل قابل قبول، زمان کار و فضای نصب بررسی شود.
سوالات متداول
ظرفیت هر صفحه فیلتر پرس ۱۰۰ چقدر است؟
ظرفیت تقریبی هر صفحه چمبر ۱۰۰×۱۰۰ حدود ۲۶ لیتر است.
تعداد صفحات استاندارد فیلتر پرس ۱۰۰ چند عدد است؟
مدل استاندارد این سایز با ۷۰ صفحه در نظر گرفته میشود.
ظرفیت فیلتر پرس ۱۰۰ با ۷۰ صفحه چقدر است؟
مدل استاندارد ۷۰ صفحه حدود ۱۸۲۰ لیتر ظرفیت اسمی کیک در هر سیکل دارد.
فیلتر پرس ۱۰۰ چند صفحه میتواند داشته باشد؟
در ساخت استاندارد این سایز معمولاً بین ۱۵ تا ۷۵ صفحه در نظر گرفته میشود.
ظرفیت مدل ۶۵ صفحه چقدر است؟
با مبنای ۲۶ لیتر برای هر صفحه، مدل ۶۵ صفحه حدود ۱۶۹۰ لیتر ظرفیت اسمی کیک دارد.
ضخامت صفحه و عمق کیکخور فیلتر پرس ۱۰۰ چقدر است؟
ضخامت واقعی صفحه استاندارد حدود ۶٫۵ سانتیمتر و عمق مجموع کیکخور حدود ۳٫۵ سانتیمتر است. این دو مشخصه با یکدیگر متفاوت هستند.
