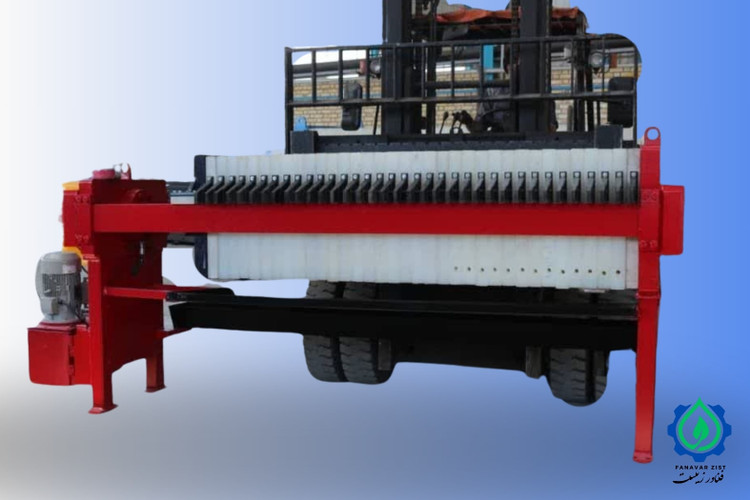

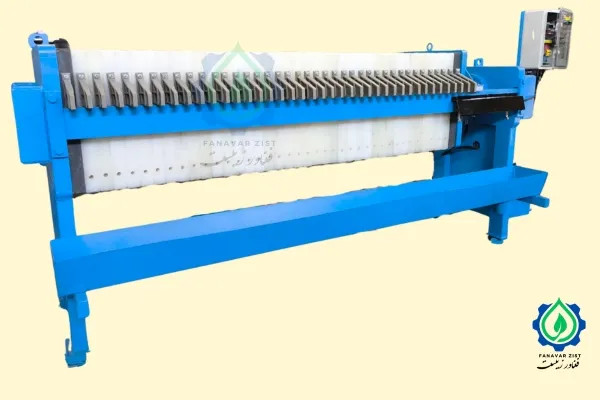

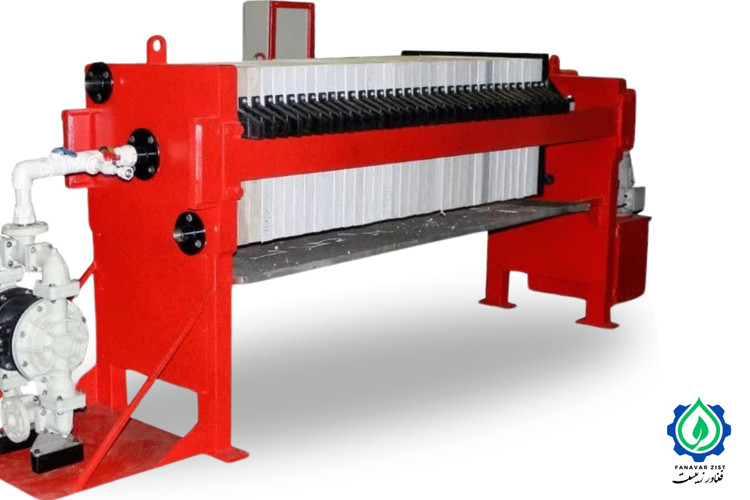

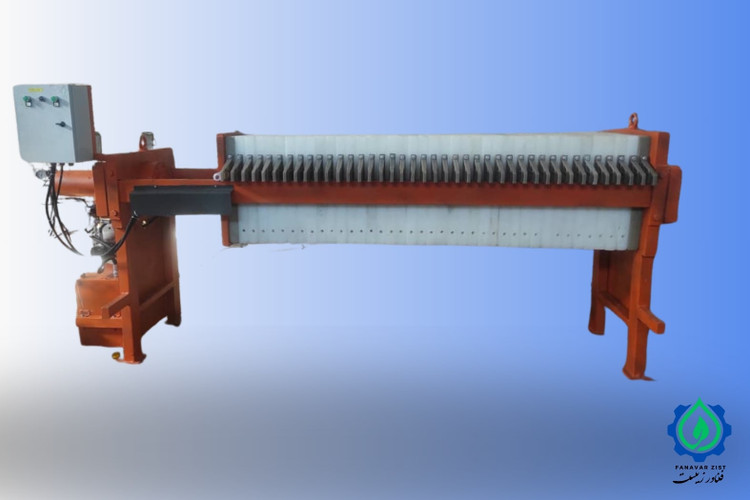

دستگاه فیلتر پرس 60 هیدرولیک مدل FZFH60 همراه با پارچه ( فیلترپرس 60×60 هیدرولیک)

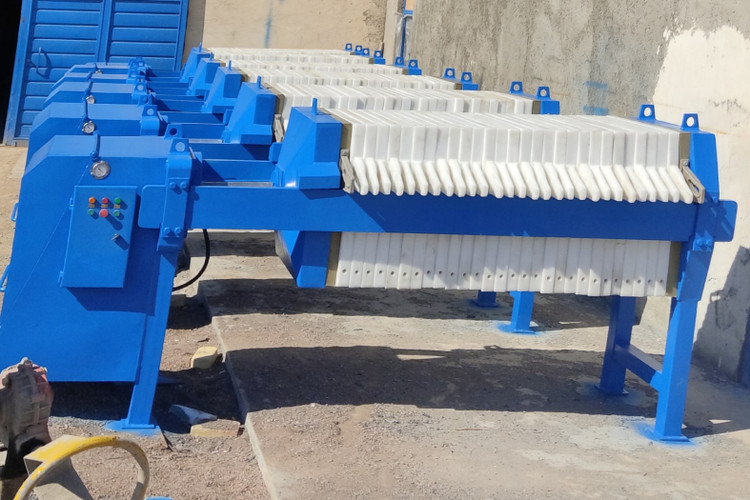

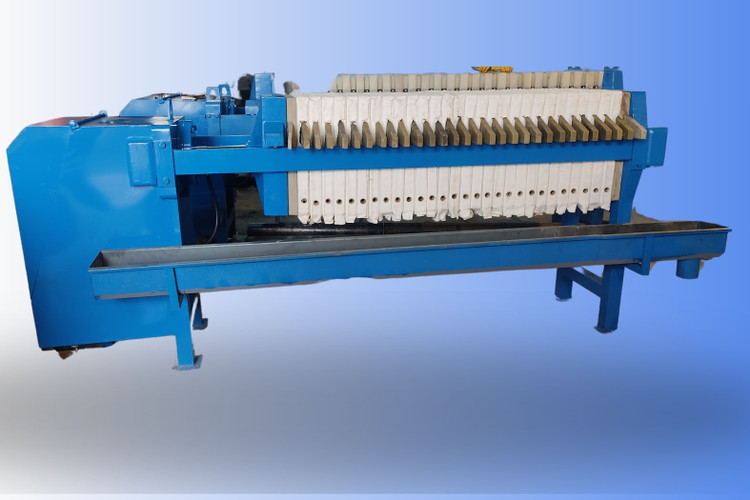

معرفی فیلتر پرس ۶۰×۶۰ هیدرولیک برقی

فیلتر پرس ۶۰×۶۰ هیدرولیک برقی یکی از سایزهای صنعتی فیلتر پرس برای جداسازی جامد از مایع است و بر اساس ظرفیت موردنیاز می‌تواند با تعداد صفحات مختلف ساخته شود.

در این مدل، بسته‌شدن مجموعه صفحات توسط جک و یونیت هیدرولیک برقی انجام می‌شود. پس از بسته‌شدن و آب‌بندی صفحات، سیال توسط پمپ خوراک وارد دستگاه شده و ذرات جامد به‌تدریج در فضای کیک‌خور صفحات جمع می‌شوند.

فیلتر پرس ۶۰ هیدرولیک برقی می‌تواند با حدود ۱۰ تا ۴۵ صفحه ساخته شود. انتخاب تعداد صفحات باید با توجه به حجم سیال، درصد مواد جامد، ظرفیت کیک موردنیاز در هر سیکل و زمان در دسترس برای فیلتراسیون انجام شود.

فشار کاری فیلتر پرس ۶۰

در مدل استاندارد فیلتر پرس ۶۰×۶۰ هیدرولیک برقی، فشار خوراک یا فشار ورودی سیال حدود ۶ بار در نظر گرفته می‌شود.

این فشار را نباید با فشار مدار هیدرولیک جک اشتباه گرفت. فشار مدار هیدرولیک برای ایجاد نیروی لازم جهت بستن و آب‌بندی صفحات بسیار بالاتر است و در این مدل حدود ۲۰۰ بار در نظر گرفته می‌شود.

بنابراین عدد فشار هیدرولیک جک، نشان‌دهنده فشار سیال داخل صفحات نیست.

عملکرد سیستم هیدرولیک

سیستم هیدرولیک فیلتر پرس ۶۰ وظیفه ایجاد نیروی لازم برای بستن و آب‌بندی مجموعه صفحات را بر عهده دارد.

در مدل هیدرولیک برقی، یونیت هیدرولیک با استفاده از الکتروموتور، روغن را به جک هدایت می‌کند و صفحه فشاردهنده را به سمت مجموعه صفحات حرکت می‌دهد.

پس از رسیدن سیستم به فشار تنظیم‌شده، صفحات در وضعیت بسته باقی می‌مانند تا فرآیند فیلتراسیون انجام شود.

در این مدل باید بین فشار خوراک حدود ۶ بار و فشار مدار هیدرولیک جک حدود ۲۰۰ بار تفاوت قائل شد؛ این دو فشار مربوط به دو مدار کاملاً متفاوت دستگاه هستند.

بهینه‌سازی فرآیند فیلتراسیون با فیلترپرس 60 در 60: دقت و کارایی در یک دستگاه

فیلترپرس 60 با ترکیبی از سیستم هیدرولیک پیشرفته و صفحات پلی‌پروپیلن مقاوم، فرآیند جداسازی جامدات از مایعات را با بالاترین دقت و بازدهی انجام می‌دهد. این دستگاه با قابلیت نصب در محیط‌های کوچک و سازه‌های ضعیف‌تر، گزینه‌ای مناسب برای صنایع با محدودیت فضایی است. صفحات 60در 60سانتی‌متر این دستگاه، همراه با پارچه‌های فیلتر با کیفیت بالا، امکان جداسازی ذرات ریز را فراهم کرده و کیک فیلتر با کیفیت مطلوب تولید می‌کنند. برای صنایعی که به دنبال دستگاهی با عملکرد پایدار و هزینه‌های بهینه هستند، فیلترپرس  شصت بهترین انتخاب است.

فیلتر پرس ۶۰ با چند صفحه مناسب است؟

انتخاب تعداد صفحات نباید فقط بر اساس حجم کل سیال انجام شود.

برای انتخاب ظرفیت مناسب باید مواردی مانند:

• حجم سیال
• درصد مواد جامد
• دانسیته مواد جامد
• تعداد سیکل‌های موردنظر
• زمان در دسترس برای فیلتراسیون
• نوع و رفتار کیک

بررسی شوند.

افزایش تعداد صفحات، ظرفیت کیک هر سیکل را افزایش می‌دهد؛ اما در عین حال طول و وزن دستگاه نیز بیشتر می‌شود. به همین دلیل تعداد صفحات باید متناسب با ظرفیت واقعی فرآیند انتخاب شود.

اجزای دستگاه فیلترپرس 60 هیدرولیک

۱. شاسی دستگاه فیلترپرس 60×60

شاسی این دستگاه از فولاد ST32 ساخته شده و دارای بازوهای فولادی توپر و ورق‌هایی با ضخامت 8 میلی‌متر برای بخش‌های ابتدایی و انتهایی است. بخش فشاردهنده دستگاه نیز از یک ورق مستحکم همراه با سازه‌های تقویتی تشکیل شده است. پایه‌ها و محل نصب بخش‌هایی مانند مخزن روغن و سیستم هیدرولیک نیز روی این شاسی قرار گرفته‌اند. در صورت سفارش، امکان اضافه کردن باکس محافظ به دستگاه وجود دارد. شاسی این دستگاه دارای گارانتی 10 ساله است.

۲. صفحات فیلتر پرس ۶۰×۶۰

در این دستگاه از صفحات چمبر پلی‌پروپیلن با ابعاد ۶۰×۶۰ سانتی‌متر استفاده می‌شود.

جنس صفحات استاندارد مورد استفاده پلی‌پروپیلن با گرید ZR230 است.

ضخامت واقعی صفحه استاندارد حدود ۶٫۵ سانتی‌متر است.

عمق کیک‌خور در هر طرف صفحه حدود ۱٫۷۵ سانتی‌متر است که مجموع فضای کیک‌خور دو طرف به حدود ۳٫۵ سانتی‌متر می‌رسد.

ظرفیت تقریبی کیک هر صفحه چمبر ۶۰×۶۰ حدود ۸٫۵ لیتر است.

انتخاب پارچه فیلتر متناسب با نوع سیال، اندازه ذرات و کیفیت خروجی مورد انتظار اهمیت زیادی دارد؛ زیرا عملکرد دستگاه تنها به صفحات وابسته نیست و مشخصات پارچه و سیال نیز بر نتیجه فیلتراسیون اثر دارند.

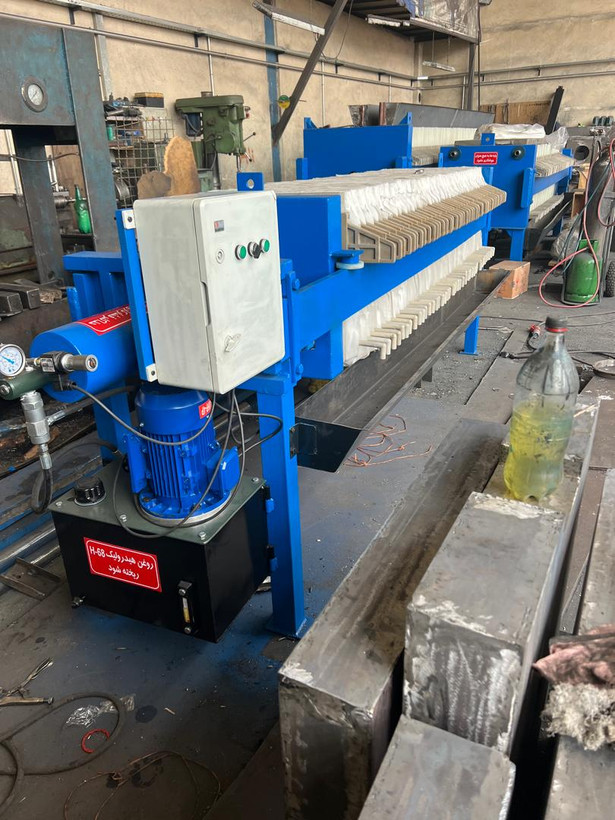

۳. سیستم هیدرولیک دستگاه

سیستم هیدرولیک این فیلترپرس وظیفه ایجاد فشار لازم برای آب‌بندی صفحات در برابر فشار پمپ را برعهده دارد. این سیستم شامل یک یونیت هیدرولیک، جک دستگاه و کنترلر مخصوص است. دستگاه قادر است فشار هیدرولیکی تا 200 تن را بر روی صفحات اعمال کند که این فشار، آب‌بندی کامل در برابر فشار 14 بار ناشی از پمپ را تضمین می‌نماید.

۴. پارچه فیلتر پرس

پارچه‌های فیلترپرس بر اساس نوع کاربری و صنعت متفاوت هستند. هنگام پمپاژ مایعات به داخل دستگاه، این پارچه‌ها نقش کلیدی در عبور مایعات و جداسازی ذرات جامد ایفا می‌کنند. مایع از منافذ پارچه عبور کرده و به‌طور کامل از صفحات فیلتر خارج می‌شود.

فیلتر پرس ۶۰ هیدرولیک چگونه کار می‌کند؟

فرآیند فیلتراسیون در این دستگاه شامل مراحل زیر است:

۱. بسته‌شدن صفحات
ابتدا مجموعه صفحات توسط جک و سیستم هیدرولیک برقی بسته و آب‌بندی می‌شود.

۲. ورود سیال
سیال یا دوغاب توسط پمپ خوراک وارد دستگاه شده و در فضای داخلی صفحات توزیع می‌شود.

۳. جداسازی جامد از مایع
مایع از منافذ پارچه فیلتر عبور می‌کند و ذرات جامد روی سطح پارچه باقی می‌مانند. با ادامه ورود سیال، فضای کیک‌خور صفحات به‌تدریج از مواد جامد پر می‌شود.

۴. پایان سیکل
پس از تکمیل فرآیند، پمپ خوراک متوقف شده و فشار داخل دستگاه تخلیه می‌شود.

۵. بازکردن صفحات و تخلیه کیک

پس از پایان سیکل و تخلیه کامل فشار داخل دستگاه، مجموعه صفحات باز می‌شود و اپراتور صفحات را به‌صورت دستی از یکدیگر جدا می‌کند.

کیک تشکیل‌شده بین صفحات تخلیه می‌شود و در صورت باقی‌ماندن مواد روی سطح پارچه، می‌توان پارچه را متناسب با شرایط فرآیند تمیز یا شست‌وشو کرد.

دستگاه فیلترپرس 60 هیدرولیک: کیفیت ساخت بی‌نظیر توسط فناورزیست

شرکت فناورزیست با سال‌ها تجربه در طراحی و تولید دستگاه‌های فیلترپرس، فیلترپرس شصت هیدرولیک را با بالاترین استانداردهای کیفیت و ایمنی تولید کرده است. این دستگاه با شاسی فولادی مستحکم، صفحات پلی‌پروپیلن مقاوم و سیستم هیدرولیک قدرتمند، عملکردی بی‌نقص در شرایط سخت صنعتی ارائه می‌دهد. گارانتی 10 ساله شاسی و 2 ساله صفحات فیلتر، نشان‌دهنده اعتماد به کیفیت ساخت این محصول است. اگر به دنبال دستگاهی با دوام و کارایی بالا هستید، این دستگاه تولید شده توسط فناورزیست، گزینه‌ای مطمئن و حرفه‌ای است.

سئوالات متداول

 ظرفیت هر صفحه فیلتر پرس ۶۰ چقدر است؟

ظرفیت تقریبی کیک هر صفحه چمبر استاندارد ۶۰×۶۰ حدود ۸٫۷ لیتر است.

 ظرفیت فیلتر پرس ۶۰ با ۳۰ صفحه چقدر است؟

مدل ۳۰ صفحه حدود ۲۶۱ لیتر ظرفیت اسمی کیک در هر سیکل دارد.

فیلتر پرس ۶۰ چند صفحه دارد؟

این مدل بر اساس ظرفیت موردنیاز می‌تواند با حدود ۱۰ تا ۴۵ صفحه ساخته شود.

فشار کاری فیلتر پرس ۶۰ هیدرولیک چقدر است؟

در مدل استاندارد، فشار خوراک سیال حدود ۶ بار است. فشار مدار هیدرولیک جک متفاوت بوده و حدود ۲۰۰ بار در نظر گرفته می‌شود.

ضخامت صفحه فیلتر پرس ۶۰ چقدر است؟

ضخامت واقعی صفحه استاندارد حدود ۶٫۵ سانتی‌متر است. عمق کیک‌خور در هر طرف صفحه حدود ۱٫۷۵ سانتی‌متر و مجموع عمق کیک‌خور حدود ۳٫۵ سانتی‌متر است.

تفاوت ظرفیت کیک و دبی دستگاه چیست؟

ظرفیت کیک نشان می‌دهد چه مقدار فضای داخلی برای جمع‌شدن مواد جامد وجود دارد، در حالی که دبی بیانگر میزان سیالی است که در یک بازه زمانی از دستگاه عبور می‌کند. دبی به شرایط سیال و فرآیند وابسته است.
