فیلتر پرس ۴۰ | فیلترپرس ۴۰×۴۰ دستی و هیدرولیک

معرفی دستگاه فیلتر پرس ۴۰ دستی یا پیچی دستی

فیلتر پرس ۴۰×۴۰ یکی از سایزهای پرکاربرد برای فرآیندهای کم‌حجم تا متوسط است و در سه مدل پیچی دستی، هیدرولیک دستی و هیدرولیک برقی ساخته می‌شود.

در مدل پیچی دستی، بسته‌شدن صفحات توسط مکانیزم چرخ‌دنده و شفت رزوه‌دار انجام می‌شود. در مدل هیدرولیک دستی، نیروی لازم برای بستن صفحات توسط سیستم هیدرولیک و به‌صورت دستی ایجاد می‌شود و در مدل هیدرولیک برقی، یونیت هیدرولیک توسط الکتروموتور و سیستم کنترل دستگاه عمل می‌کند.

این تنوع باعث می‌شود بتوان متناسب با حجم کار، تعداد صفحات، فشار موردنیاز و میزان استفاده از دستگاه، مدل مناسب‌تری انتخاب کرد.

فیلتر پرس ۴۰ در حالت کاری معمول برای فرآیندهایی با فشار خوراک تا حدود ۴ بار در نظر گرفته می‌شود. فشار مناسب نهایی باید با توجه به نوع دستگاه، سیال، پارچه و شرایط فرآیند تعیین شود.

دستگاه فیلترپرس 40در40 هیدرولیک و دستی عملکرد ساده‌ای دارد و از اجزایی مانند بازوها، صفحه فشاردهنده، صفحه ورودی محلول، پایه‌ها و لندر تشکیل شده است. این دستگاه برای صنایعی با فشار کاری پایین مناسب است و در صورت افزایش فشار پمپ، ممکن است در عملکرد آن مشکل ایجاد شود.

فیلتر پرس ۴۰ برای چه کاربردهایی مناسب است؟

فیلتر پرس ۴۰×۴۰ در مقایسه با سایز ۲۰ ظرفیت بیشتری دارد و برای مجموعه‌هایی مناسب است که حجم سیال یا مقدار مواد جامد آن‌ها از محدوده دستگاه‌های آزمایشگاهی کوچک بیشتر است، اما هنوز به فیلتر پرس‌های صنعتی بزرگ نیاز ندارند.

این دستگاه می‌تواند در واحدهای تولیدی کوچک، پایلوت، صنایع غذایی، فرآیندهای تصفیه و سایر کاربردهای جداسازی جامد از مایع مورد استفاده قرار گیرد.

انتخاب بین مدل پیچی، هیدرولیک دستی و هیدرولیک برقی باید بر اساس تعداد صفحات، حجم کیک موردنیاز، فشار فرآیند و تعداد دفعات استفاده از دستگاه انجام شود.

فیلتر پرس ۴۰ در ۴۰: ترکیبی از سادگی و کارایی در فرآیندهای صنعتی
فیلتر پرس ۴۰ در ۴۰ با طراحی کاربرپسند و عملکرد بدون پیچیدگی، یکی از محبوب‌ترین دستگاه‌ها در صنایع فیلتراسیون است. این دستگاه با سیستم‌های دستی، هیدرولیک دستی و هیدرولیک برقی، امکان انتخاب متناسب با نیازهای فشار کاری مختلف را فراهم می‌کند. صفحات پلی‌پروپیلنی این دستگاه، مقاومت بالایی در برابر دما و فشار دارند و فرآیند جداسازی را با بازدهی بالا انجام می‌دهند. اگر به دنبال دستگاهی با قابلیت‌های متنوع و قیمت مقرون‌به‌صرفه هستید، فیلتر پرس ۴۰ در ۴۰ بهترین انتخاب برای شماست.

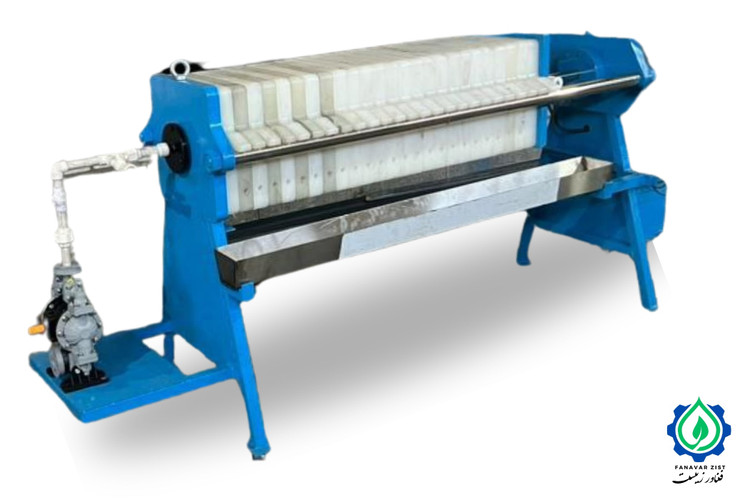

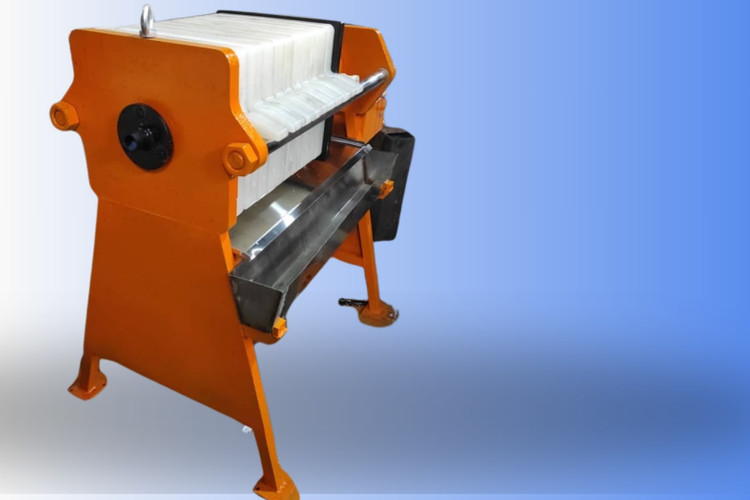

فیلتر پرس ۴۰×۴۰ پیچی دستی

در مدل پیچی دستی، صفحات توسط چرخش دسته، چرخ‌دنده‌ها و حرکت شفت رزوه‌دار در کنار یکدیگر فشرده و آب‌بندی می‌شوند.

این مدل ساختار ساده‌ای دارد و برای فرآیندهای کم‌حجم و فشار کاری پایین‌تر مناسب است. فیلتر پرس ۴۰ پیچی دستی معمولاً با ۱۰ یا ۱۵ صفحه ساخته می‌شود و برای ظرفیت‌های بالاتر بهتر است از مدل‌های هیدرولیکی استفاده شود.

پس از بسته‌شدن صفحات، پمپ خوراک سیال را وارد دستگاه می‌کند و تشکیل کیک در فضای چمبر صفحات انجام می‌شود.

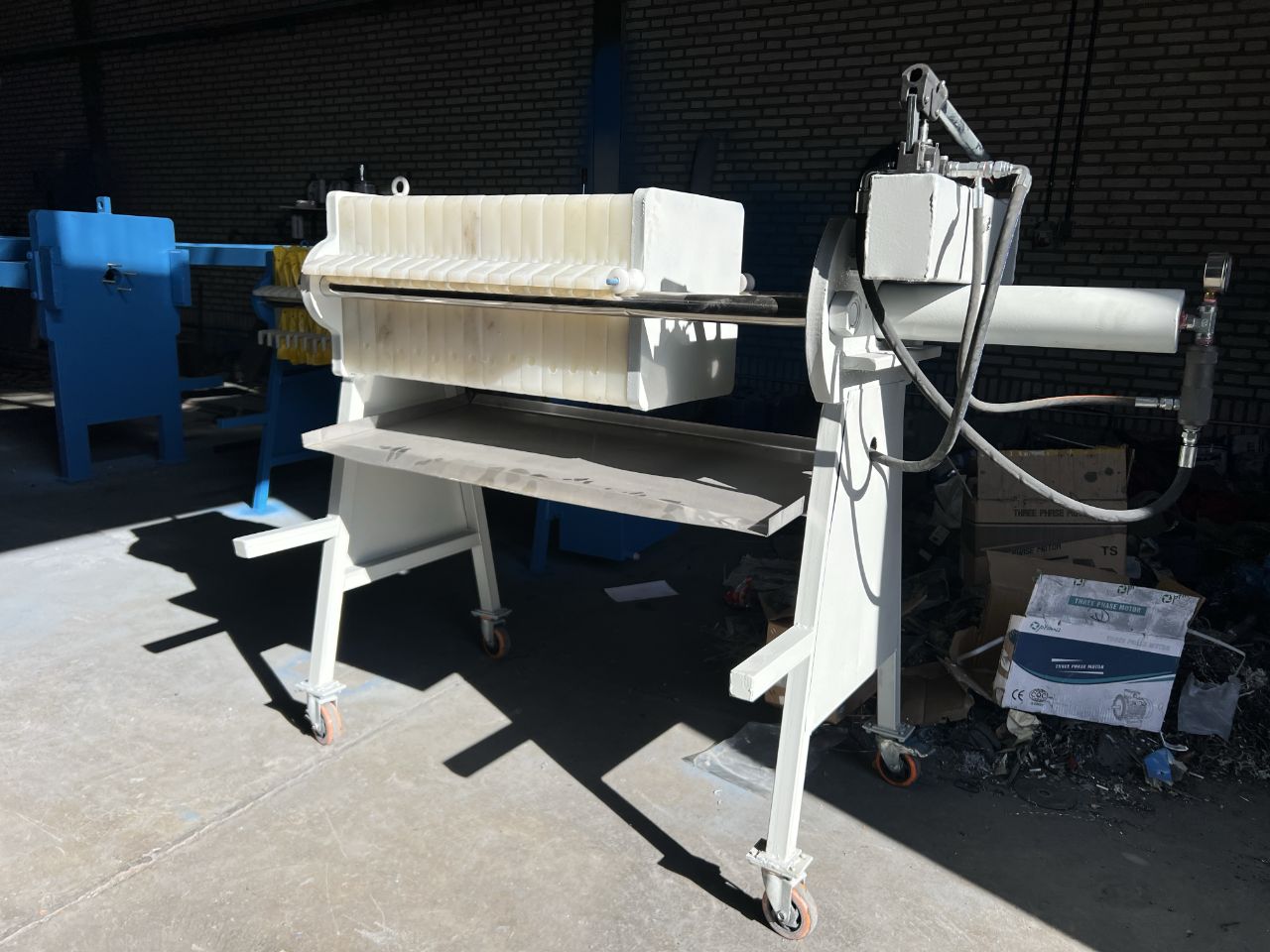

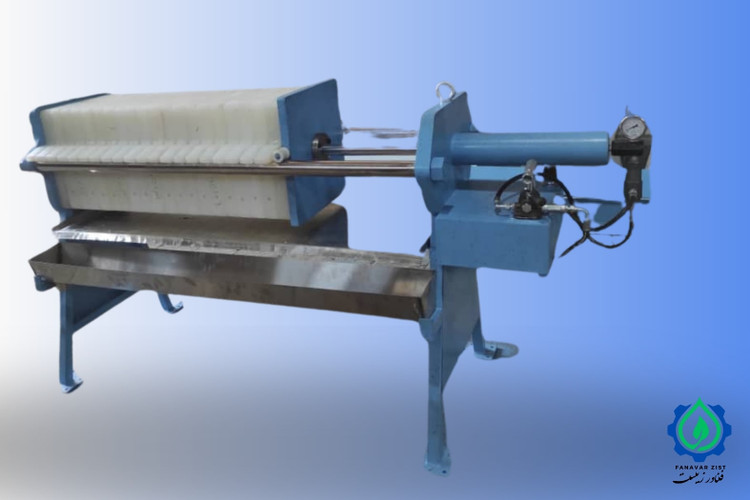

فیلتر پرس ۴۰ هیدرولیک دستی

در این مدل، بسته‌شدن مجموعه صفحات توسط سیستم هیدرولیک دستی انجام می‌شود. اپراتور با استفاده از اهرم پمپ هیدرولیک، نیروی لازم برای حرکت صفحه فشاردهنده و آب‌بندی مجموعه صفحات را ایجاد می‌کند.

مدل هیدرولیک دستی نسبت به مدل پیچی برای تعداد صفحات بیشتر و استفاده مکرر از دستگاه مناسب‌تر است و فرآیند بستن صفحات را برای اپراتور ساده‌تر می‌کند.

این مدل می‌تواند بر اساس ظرفیت موردنیاز با تعداد صفحات مختلف ساخته شود و ۲۰ صفحه یکی از تعدادهای رایج و استاندارد در این سایز محسوب می‌شود.

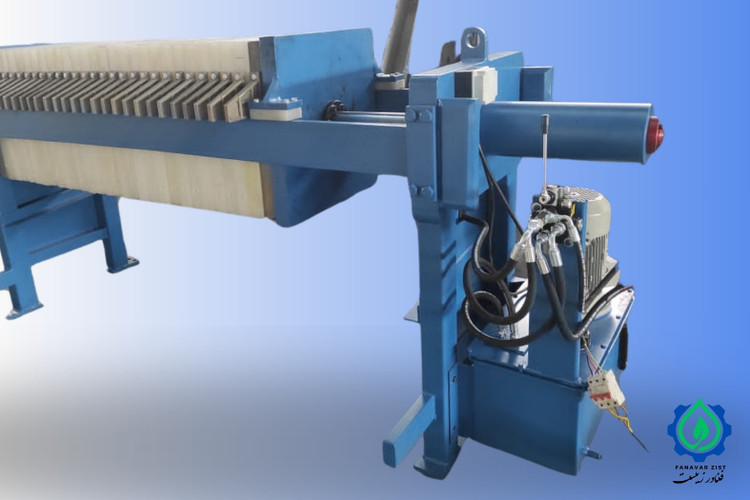

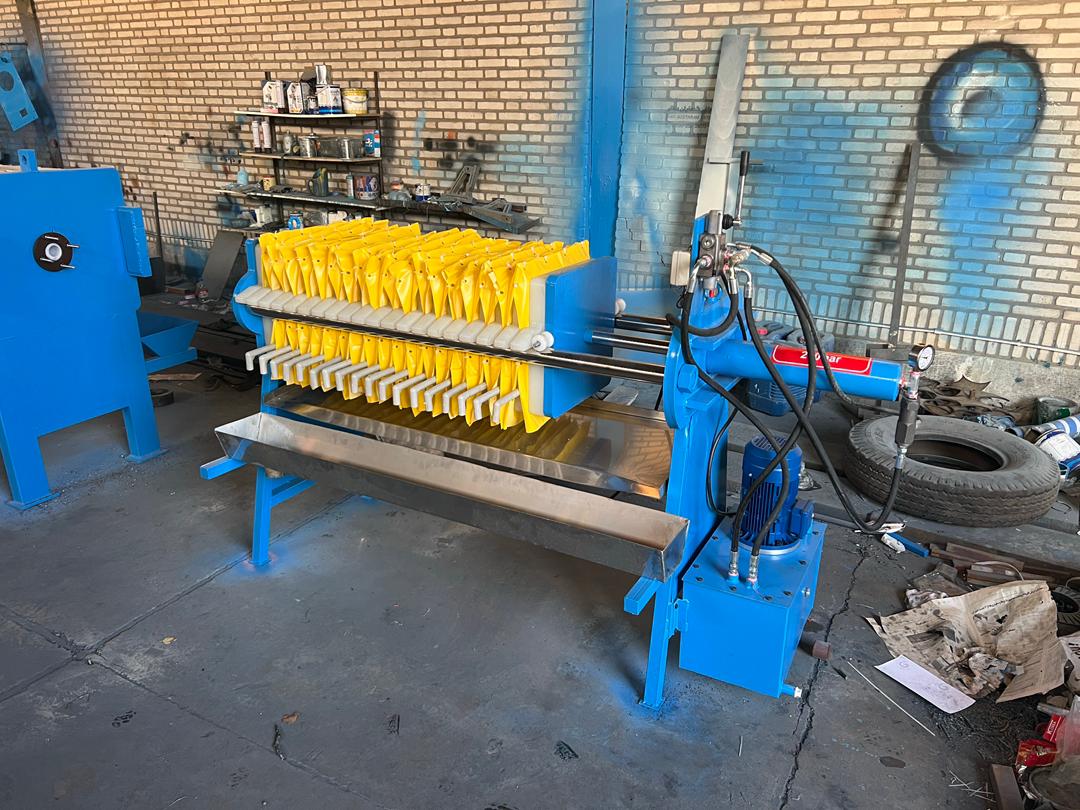

فیلتر پرس ۴۰ هیدرولیک برقی

در مدل هیدرولیک برقی، بسته‌شدن صفحات توسط جک و یونیت هیدرولیک انجام می‌شود و نیروی سیستم هیدرولیک توسط الکتروموتور تأمین می‌شود.

این مدل برای مجموعه‌هایی مناسب است که دستگاه به‌صورت مکرر مورد استفاده قرار می‌گیرد یا تعداد صفحات بیشتر است و استفاده از سیستم دستی برای اپراتور زمان‌بر می‌شود.

در فیلتر پرس ۴۰ هیدرولیک برقی، باز و بسته‌شدن مجموعه صفحات توسط سیستم هیدرولیک انجام می‌شود، اما جابه‌جایی و تخلیه صفحات همچنان می‌تواند به‌صورت دستی انجام شود.

تعداد صفحات فیلتر پرس ۴۰ در کلاس های مختلف

تعداد صفحات فیلتر پرس ۴۰×۴۰ بر اساس نوع سیستم بسته‌شدن دستگاه و ظرفیت موردنیاز انتخاب می‌شود.

• مدل پیچی دستی معمولاً با 5 یا ۱۵ صفحه ساخته می‌شود.
• مدل‌های هیدرولیک دستی و هیدرولیک برقی قابلیت استفاده از تعداد صفحات بیشتری دارند و می‌توانند با 5 تا 30 صفحه ساخته شوند.
• در میان مدل‌های هیدرولیکی، ۲۰ صفحه یکی از تعدادهای استاندارد و پرفروش این سایز است.

افزایش تعداد صفحات باعث افزایش ظرفیت نگهداری کیک در هر سیکل می‌شود؛ اما تعداد مناسب باید با توجه به حجم سیال، درصد مواد جامد و تعداد سیکل کاری موردنیاز انتخاب شود.

اجزای مختلف دستگاه فیلتر پرس ۴۰

شاسی فیلتر پرس ۴۰

این بخش از دو شفت فلزی به‌عنوان بازوهای اصلی دستگاه و سه صفحه فلزی توپر شامل قسمت انتهایی، ابتدایی و صفحه فشاردهنده تشکیل شده است. بسته به نیاز مشتری، شاسی می‌تواند از تسمه‌های فولادی نیز ساخته شود.

متن فعلی که صفحات را با گرید R200، فشار ۱۴ بار و دمای ۱۰۰ درجه معرفی می‌کند حذف شود.

صفحات فیلتر پرس ۴۰×۴۰

در این دستگاه از صفحات چمبر پلی‌پروپیلن با ابعاد ۴۰×۴۰ سانتی‌متر استفاده می‌شود. صفحات مورد استفاده دارای گرید ZR230 هستند.

ضخامت واقعی صفحه حدود ۵٫۵ سانتی‌متر است.

در هر طرف صفحه تقریباً ۱٫6 سانتی‌متر عمق کیک‌خور وجود دارد که مجموع فضای کیک‌خور دو طرف صفحه حدود 3.3  سانتی‌متر است.

ظرفیت تقریبی کیک هر صفحه چمبر ۴۰×۴۰ حدود3.5  لیتر است.

صفحات برای شرایط کاری معمول این دستگاه و دمای سیال تا حدود ۹۵ درجه سانتی‌گراد در نظر گرفته می‌شوند. انتخاب نهایی صفحه، پارچه و شرایط کاری باید با توجه به نوع سیال و فرآیند انجام شود.

سیستم بستن صفحات

فیلتر پرس ۴۰ بر اساس نوع سفارش می‌تواند با یکی از سه سیستم زیر ساخته شود:

سیستم پیچی دستی:
صفحات توسط چرخش چرخ‌دنده‌ها و حرکت شفت رزوه‌دار بسته و آب‌بندی می‌شوند. این مدل بیشتر برای تعداد صفحات کمتر و فرآیندهای سبک‌تر استفاده می‌شود.

سیستم هیدرولیک دستی:
صفحه فشاردهنده توسط جک و پمپ هیدرولیک دستی حرکت می‌کند و اپراتور با استفاده از اهرم، فشار لازم برای بسته‌شدن صفحات را ایجاد می‌کند.

سیستم هیدرولیک برقی:
نیروی لازم برای حرکت جک توسط یونیت هیدرولیک برقی تأمین می‌شود و بستن صفحات با دخالت کمتر اپراتور انجام می‌شود.

وظیفه این سیستم‌ها بستن و آب‌بندی صفحات است. تشکیل کیک در اثر ورود سیال تحت فشار پمپ و تجمع مواد جامد در فضای چمبر صفحات اتفاق می‌افتد.

فیلتر پرس ۴۰ چگونه کار می‌کند؟

فرآیند کار فیلتر پرس ۴۰ شامل چند مرحله اصلی است:

۱. بسته‌شدن صفحات
ابتدا مجموعه صفحات توسط سیستم پیچی، هیدرولیک دستی یا هیدرولیک برقی کاملاً بسته و آب‌بندی می‌شود.

۲. ورود سیال
سیال توسط پمپ مناسب وارد کانال ورودی دستگاه شده و فضای داخلی صفحات را پر می‌کند.

۳. جداسازی جامد از مایع
مایع از پارچه فیلتر عبور می‌کند و ذرات جامد روی سطح پارچه باقی می‌مانند. با ادامه فرآیند، مواد جامد در فضای چمبر صفحات جمع شده و کیک تشکیل می‌شود.

۴. پایان سیکل و تخلیه فشار
پس از تکمیل سیکل، پمپ متوقف شده و فشار داخل دستگاه به‌طور کامل تخلیه می‌شود.

۵. بازکردن صفحات و تخلیه کیک
مجموعه صفحات آزاد شده، صفحات به‌صورت دستی از یکدیگر جدا می‌شوند و کیک تشکیل‌شده تخلیه می‌شود.

پس از بررسی یا شست‌وشوی پارچه‌ها، صفحات دوباره بسته شده و دستگاه برای سیکل بعدی آماده می‌شود.

کدام مدل فیلتر پرس ۴۰ مناسب‌تر است؟

برای کارهای سبک و تعداد صفحات کمتر، مدل پیچی دستی می‌تواند انتخاب ساده‌تری باشد.

اگر تعداد صفحات بیشتر باشد یا باز و بسته‌کردن دستگاه به دفعات بیشتری انجام شود، مدل هیدرولیک دستی کار اپراتور را راحت‌تر می‌کند.

برای استفاده مکرر و شرایطی که سرعت و سهولت بسته‌شدن صفحات اهمیت بیشتری دارد، مدل هیدرولیک برقی انتخاب مناسب‌تری است.

در هر سه حالت، انتخاب نهایی باید بر اساس نوع سیال، درصد جامد، حجم کیک موردنیاز در هر سیکل، زمان فیلتراسیون و شرایط بهره‌برداری انجام شود.

سوالات متداول

ظرفیت فیلتر پرس ۴۰ چقدر است؟

هر صفحه چمبر ۴۰×۴۰ حدود 3.5 لیتر ظرفیت کیک دارد. برای مثال، یک دستگاه ۲۰ صفحه تقریباً 70 لیتر ظرفیت اسمی کیک در هر سیکل دارد.

فیلتر پرس ۴۰ چند صفحه دارد؟

مدل پیچی دستی معمولاً با ۱۰ یا ۱۵ صفحه ساخته می‌شود. مدل‌های هیدرولیک دستی و برقی می‌توانند با تعداد صفحات بیشتری ساخته شوند و ۲۰ صفحه یکی از تعدادهای استاندارد و رایج است.

تفاوت فیلتر پرس ۴۰ پیچی و هیدرولیک چیست؟

تفاوت اصلی در روش بستن صفحات است. در مدل پیچی این کار توسط مکانیزم چرخ‌دنده و شفت رزوه‌دار انجام می‌شود، در حالی که مدل‌های هیدرولیکی برای بستن صفحات از جک و سیستم هیدرولیک استفاده می‌کنند.

فشار کاری فیلتر پرس ۴۰ چقدر است؟

در شرایط کاری معمول، فشار خوراک این سایز تا حدود ۴ بار در نظر گرفته می‌شود. فشار مناسب باید متناسب با نوع دستگاه، سیال، پارچه و فرآیند انتخاب شود.

ضخامت و عمق کیک‌خور صفحه ۴۰ چقدر است؟

ضخامت واقعی صفحه حدود ۵٫۵ سانتی‌متر است. عمق کیک‌خور در هر طرف صفحه حدود ۱٫۵ سانتی‌متر و مجموع عمق کیک‌خور حدود 3.3 سانتی‌متر است.
