دستهبندی: دستگاه فیلتر پرس
سازنده:فناورزیست
تعداد صفحه فیلترپرس:20 عدد
طول ( سانتی متر):190
عرض( سانتی متر):70
دستگاه فیلتر پرس 40 ( فیلترپرس 40×40 پیچی دستی / فیلترپرس 40 هیدرولیک دستی )
40×40-manual-filterpress
تعداد صفحات فیلترپرس
سینی و لندر استیل
عملکرد دستگاه
10 سال گارانتی شاسی /2 سال گارانتی صفحات و سیستم هیدرولیک
مشخصات
سازنده
فناورزیست
تعداد صفحه فیلترپرس
20 عدد
طول ( سانتی متر)
190
عرض( سانتی متر)
70
طول آکس به آکس پایه ( سانتی متر)
140
طول بازو ها ( سانتی متر)
150
تابلو برق
در صورت هیدرولیک برقی بودن دارد
عرض آکس به آکس پایه ( سانتی متر)
55
وزن صفحه ( کیلوگرم )
6
فیتینگ ورودی
2 اینچ از جنس پلی پروپلین یا استیل
ضخامت صفحه
5.5
لندر ها
یک عدد
وزن کل دستگاه ( کیلوگرم)
450
یونیت هیدرولیک
در صورت سفارش
کورس جک ( سانتی متر)
45
الکترو موتور
1.5 کیلو وات
پمپ هیدرولیک
در صورت هیدرولیک برقی بودن
توضیحات

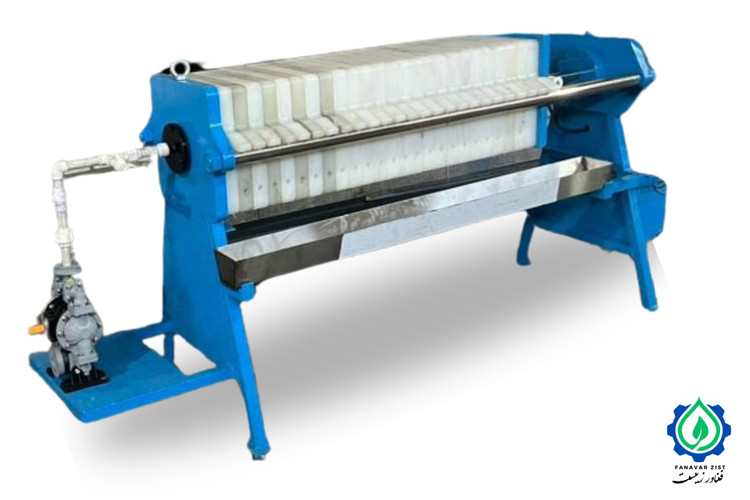

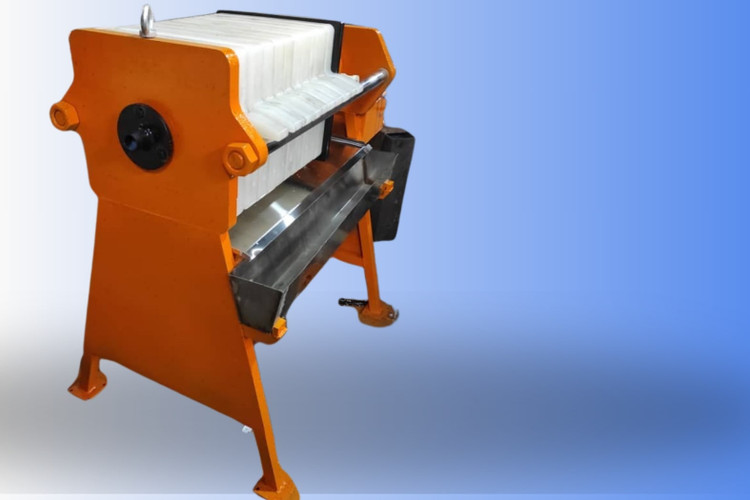

معرفی دستگاه فیلتر پرس ۴۰ دستی یا پیچی دستی
دستگاه فیلتر پرس ۴۰ دستی یکی از پرمصرفترین انواع دستگاه فیلترپرس در صنایع کوچک و پایلوت است. این دستگاه، همانند فیلتر پرس سایز ۲۰، به کمک نیروی فشار ناشی از چرخش چرخدندهها، صفحات فیلتر پرس را به یکدیگر فشار میدهد. با چرخش چرخدندهها، شفت مرکزی که بهصورت پیچی است، درون رزوه مرکزی حرکت کرده و صفحات را فشرده میکند.
دستگاه فیلترپرس 40در40 هیدرولیک و دستی عملکرد سادهای دارد و از اجزایی مانند بازوها، صفحه فشاردهنده، صفحه ورودی محلول، پایهها و لندر تشکیل شده است. فیلتر پرس ۴۰ پیچی دستی برای صنایعی با فشار کاری پایین مناسب است و در صورت افزایش فشار پمپ، ممکن است در عملکرد آن مشکل ایجاد شود.
بهینهسازی فرآیند فیلتراسیون با فیلتر پرس ۴۰ در ۴۰: انتخاب هوشمند برای صنایع کوچک و پایلوت
اگر به دنبال دستگاهی با عملکرد ساده و قابل اعتماد برای جداسازی جامد از مایع هستید، فیلتر پرس ۴۰ در ۴۰ گزینهای ایدهآل است. این دستگاه با ابعاد استاندارد صفحات ۴۰ در ۴۰ سانتیمتر و قابلیت تحمل فشار تا ۱۴ بار، بهراحتی نیازهای صنایع کوچک و آزمایشگاهی را برطرف میکند. با استفاده از فیلتر پرس ۴۰ در ۴۰، میتوانید فرآیند فیلتراسیون را با دقت بالا و هزینههای بهینه مدیریت کنید. این دستگاه با قابلیت استفاده از ۱۰ تا ۲۵ صفحه، انعطافپذیری لازم را برای پروژههای مختلف فراهم میکند.
فیلتر پرس ۴۰ در ۴۰: ترکیبی از سادگی و کارایی در فرآیندهای صنعتی
فیلتر پرس ۴۰ در ۴۰ با طراحی کاربرپسند و عملکرد بدون پیچیدگی، یکی از محبوبترین دستگاهها در صنایع فیلتراسیون است. این دستگاه با سیستمهای دستی، هیدرولیک دستی و هیدرولیک برقی، امکان انتخاب متناسب با نیازهای فشار کاری مختلف را فراهم میکند. صفحات پلیپروپیلنی این دستگاه، مقاومت بالایی در برابر دما و فشار دارند و فرآیند جداسازی را با بازدهی بالا انجام میدهند. اگر به دنبال دستگاهی با قابلیتهای متنوع و قیمت مقرونبهصرفه هستید، فیلتر پرس ۴۰ در ۴۰ بهترین انتخاب برای شماست.
ویژگیهای فیلتر پرس ۴۰×۴۰ دستی
همانطور که از نام آن مشخص است، این دستگاه دارای صفحاتی با ابعاد ۴۰ در ۴۰ سانتیمتر است و معمولاً شامل ۱۰ تا ۲۵ صفحه فیلتر پرس میشود. تولید دستگاه با تعداد صفحات بیشتر معمولاً استاندارد نیست.

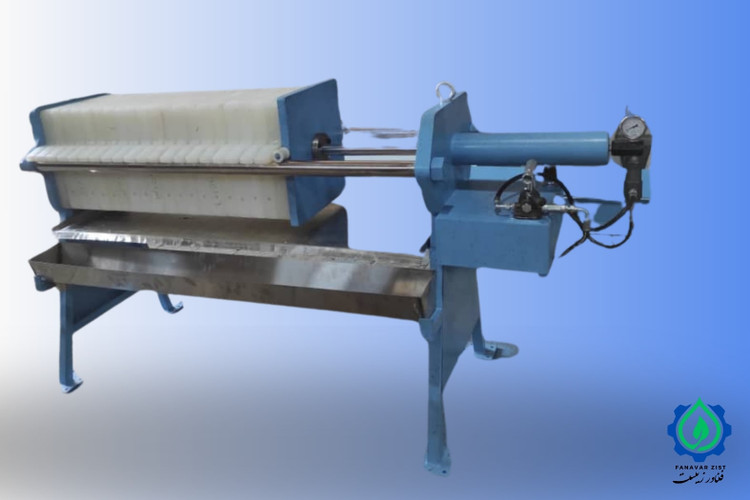

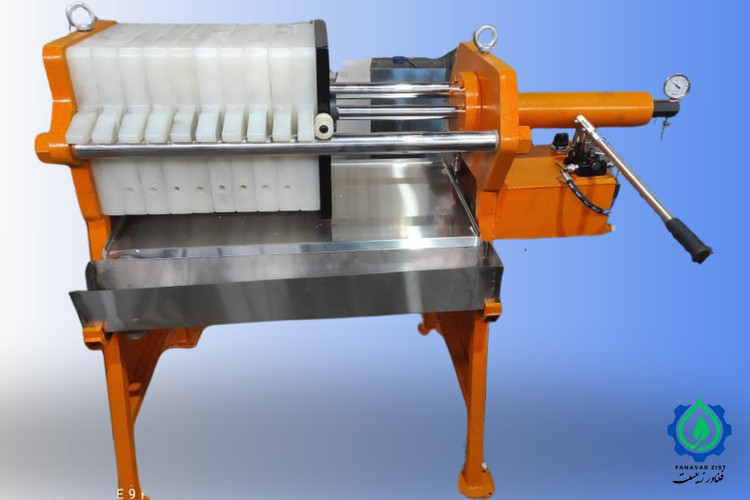

دستگاه فیلتر پرس ۴۰ هیدرولیک دستی
دستگاه فیلتر پرس ۴۰ هیدرولیک دستی، برخلاف مدل پیچی، دارای یونیت هیدرولیک است که نیروی لازم را برای باز و بسته کردن صفحات تأمین میکند. این نیرو از طریق یک اهرم دستی و جابهجایی روغن درون سیلندر ایجاد میشود. این مدل از دستگاه برای صنایعی با فشار کاری متوسط مناسب است.

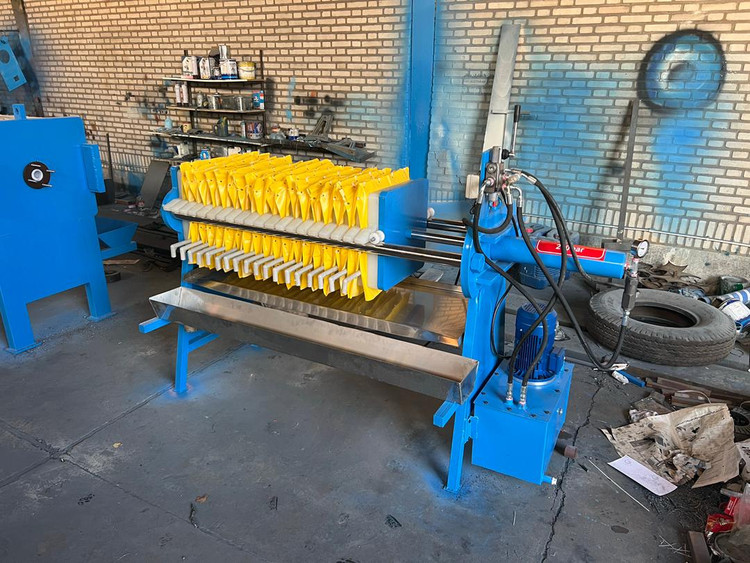

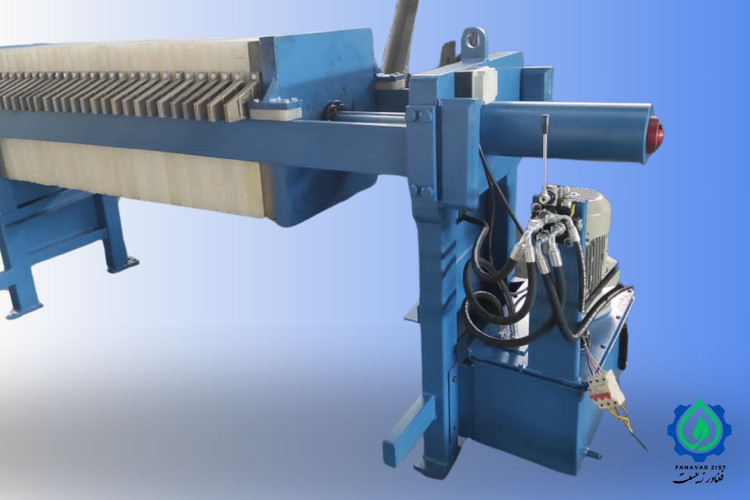

دستگاه فیلتر پرس ۴۰ هیدرولیک برقی
این دستگاه مجهز به یونیت هیدرولیک اتوماتیک است و باز و بسته شدن صفحات بهوسیله نیروی هیدرولیک انجام میشود. سیستم هیدرولیک برقی شامل اجزایی مانند زیرشیر، میکروسوئیچ، الکتروموتور ۱.۵ کیلووات، پمپ هیدرولیک و تابلو برق است. این دستگاه برای صنایعی که نیاز به فشار کاری بالا دارند، گزینهای مناسب محسوب میشود.
اجزای مختلف دستگاه فیلتر پرس ۴۰
شاسی فیلتر پرس ۴۰
این بخش از دو شفت فلزی بهعنوان بازوهای اصلی دستگاه و سه صفحه فلزی توپر شامل قسمت انتهایی، ابتدایی و صفحه فشاردهنده تشکیل شده است. بسته به نیاز مشتری، شاسی میتواند از تسمههای فولادی نیز ساخته شود.
صفحات فیلتر پرس ۴۰×۴۰
صفحات این دستگاه نقش اساسی در فرآیند فیلتراسیون دارند و از پلیپروپیلن کرهای با گرید R200 ساخته شدهاند. این صفحات قادر به تحمل فشار تا ۱۴ بار و دمای ۱۰۰ درجه سانتیگراد هستند. پس از عبور مایع، مواد جامد در فضای مخصوص کیک صفحات جمع شده و به عملکرد بهینه دستگاه کمک میکنند.
سیستمهای هیدرولیک و دستی
- سیستم چرخدندهای (پیچی): در این مدل، صفحات با استفاده از چرخش چرخدندهها و حرکت شفت رزوهای به جلو یا عقب حرکت کرده و فشرده میشوند. میزان فشار واردشده حدود یک تن است.
- سیستم هیدرولیک دستی: این سیستم شامل یک یونیت هیدرولیک، باک روغن و جک است که با استفاده از یک اهرم دستی، فشار ۱۲ تنی به صفحات وارد میکند و آببندی بسیار قوی دارد.
- سیستم هیدرولیک برقی: در این مدل، یونیت هیدرولیک بهصورت خودکار از طریق تابلو برق یا لیور دستی کنترل میشود و صفحات را جابهجا میکند.
عملکرد دستگاه فیلتر پرس ۴۰×۴۰
این دستگاه، مانند سایر فیلتر پرسها، دارای سه مرحله اصلی است:
۱. پمپاژ سیال به داخل فیلتر پرس: دوغاب بهوسیله پمپ مناسب به داخل دستگاه وارد شده و محفظه بین صفحات را پر میکند.
۲. جداسازی مایع از جامد: مایع از میان منافذ پارچههای فیلتر عبور کرده و مواد جامد درون صفحات باقی میمانند.
۳. تخلیه کیک و شروع سیکل جدید: پس از اتمام فرآیند، صفحات باز شده و کیک تخلیه میشود. در صورت نیاز، صفحات شسته شده و سیکل جدید آغاز میشود.
برای اطلاعات بیشتر و ثبت سفارش، میتوانید به صفحه اصلی دستگاه فیلتر پرس ۴۰ در وبسایت شرکت فناورزیست مراجعه کنید.
نقد و بررسی
مشخصات فنی دستگاه فیلترپرس 40 دستی
دستگاه فیلتر پرس 40 بصورت دستی / هیدرولیک دستی و هیدرولیک برقی بطور معمول از تعداد 10 الی 25 عدد صفحه تشکیل میگردد.مشخصات فنی در تصویر زیر مربوط به یک دستگاه فیلتر پرس با 20 صفحه میباشد و اعداد بصورت حدودی بیان شده اند. میتوانید برای دریافت اطلاعات دقیق تر و به روز تر با ما تماس حاصل فرمایید یا از طریق هریک از پل های ارتباطی زیر برای ما پیام ارسال کنید.
ظرفیت فیلترپرس 40 با 20 قالب
محاسبه ظرفیت دستگاه فیلتر پرس 40 دستی همراه با 20 قالب مدار باز یا مدار بسته بر اساس محاسبات استاندارد و ابعاد واقعی بر اساس فرمول زیر صورت میگیرد.
سطح موثر صفحه فیلترپرس×ضخامت کیک خور صفحه×تعداد صفحات فیلترپرس
1156×3.5×20=80920 میلیمتر مکعب یا 81 لیتر
- سطح موثر صفحه فیلتر عبارت است از مساحت سطح این صفحات منهای قسمت های آب بندی صفحات، که در صفحه فیلترپرس 40در هر طرف 3.5 سانتی متر عرض اب بندی لحاظ شده که طول و عرض موثر 36.5 سانتی متر میباشد و سطح موثر عبارت است از 34×34=1156سانتی متر مربع
-ضخامت کیک خور صفحه فیلترپرس دستی 40×40 که عبارت است از مجموع فاصله کف صفحه فیلترپرس تا لبه های آب بندی آن معادل 3.5 سانتی متر است.
لازم به ذکر است همانطور که در قسمت سفارش فیلترپرس هیدرولیک 40 عنوان شده است این دستگاه قابلیت طراحی و ساخته شدن از 10 تا 25 قالب را دارا میباشد. بنابراین افزایش و کاهش ظرفیت این دستگاه به ازای هر عدد صفحه 40×40 فیلترپرس معادل 4.1 لیتر خواهد بود.
