طول ( سانتی متر)
90
عرض( سانتی متر)
40
طول آکس به آکس پایه ( سانتی متر)
70
ابعاد صفحه اصلی بدنه ( سانتی متر)
-
طول بازو ها ( سانتی متر)
70
عرض آکس به آکس پایه ( سانتی متر)
30
ابعاد صفحه فشار دهنده ( سانتی متر)
40×40
ابعاد شفت جک ( سانتی متر)
-
کورس جک ( سانتی متر)
40
ابعاد جک ( سانتی متر)
-
ابعاد صفحه حامل جک ( سانتی متر)
-
قفل کن
-
پرشر سوییچ
-
پمپ هیدرولیک
-
میکرو سوییچ
-
الکترو موتور
-
تابلو برق
-
لندر ها
یک عدد
زیر شیر
-
شیربرقی
-
ضخامت صفحه
4.5
فیتینگ ورودی
-
مانومتر
-
وزن صفحه ( کیلوگرم )
1.2
وزن کل دستگاه ( کیلوگرم)
60

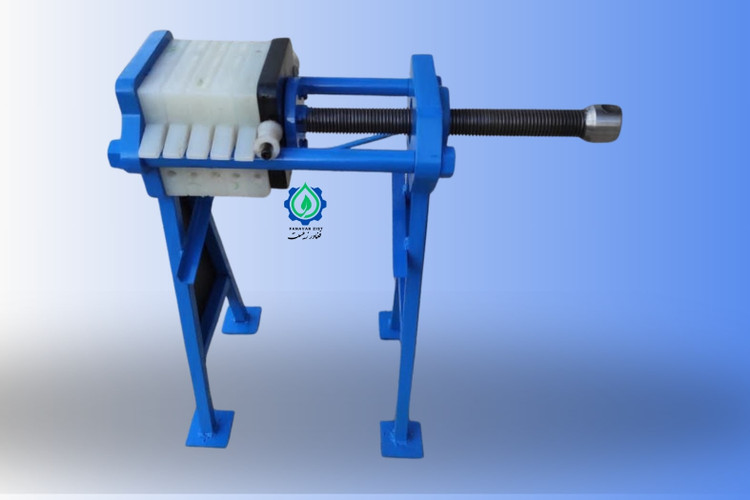

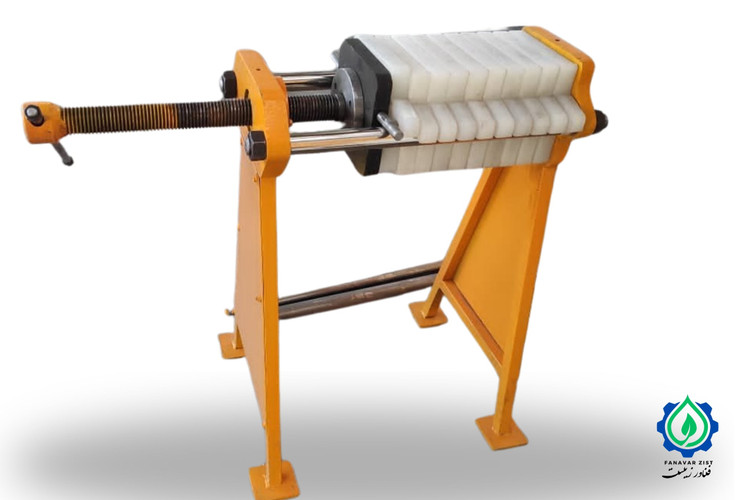

معرفی دستگاه فیلترپرس ۲۰ یا فیلتر پرس دستی سایز ۲۰×۲۰
دستگاه فیلتر پرس ۲۰ یک دستگاه جداسازی جامد از مایع است که بهصورت دستی و با استفاده از نیروی چرخدنده کار میکند. این دستگاه که با نام فیلترپرس ۲۰×۲۰ نیز شناخته میشود، دارای یک شاسی ساده شامل دو بازوی شفتی، قسمت ورودی محلول و بخش انتهایی که نگهدارنده چرخدنده است، میباشد.
این مدل، کوچکترین و کمظرفیتترین فیلترپرس تولیدشده در مجموعه فناورزیست محسوب میشود و دارای ۵ تا ۱۵ صفحه با ابعاد ۲۰×۲۰ سانتیمتر است. بدنه این دستگاه حساس بوده و برای فشارهای کاری بالا توصیه نمیشود.
دستگاه فیلترپرس ۲۰ بیشتر برای فعالیتهای کوچک مانند:
برای اطلاعات بیشتر درباره فیلترپرس ۲۰، میتوانید به صفحه اختصاصی این دستگاه در وبسایت فناورزیست مراجعه کرده و سفارش خود را تکمیل نمایید.

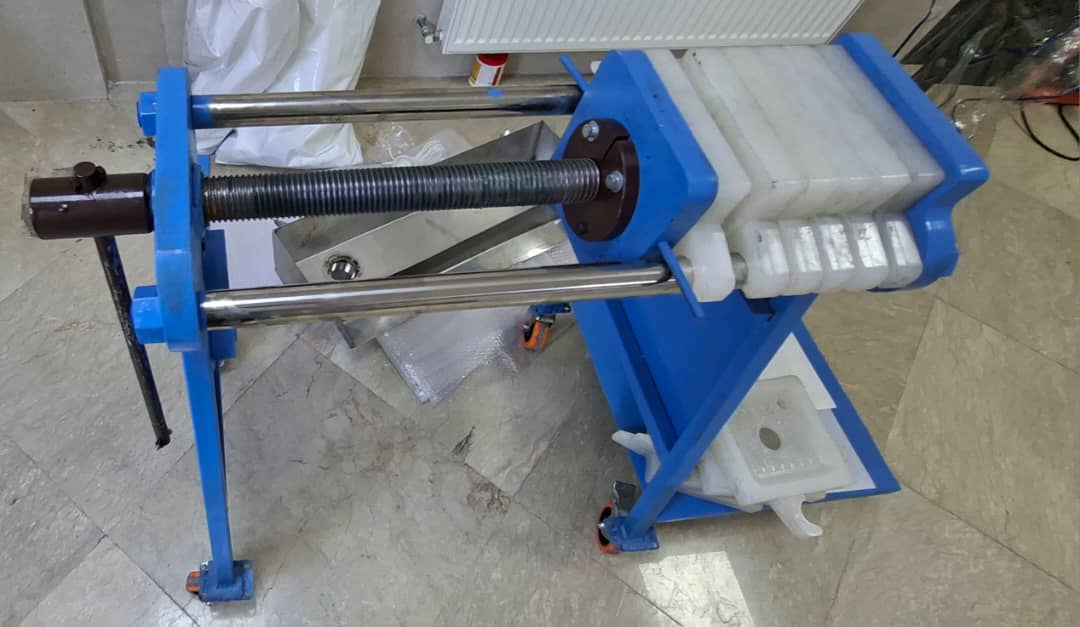

شاسی فیلتر پرس ۲۰ از دو شفت فلزی بهعنوان بازوهای دستگاه و دو صفحه فلزی توپر برای قسمت انتهایی و صفحه فشاردهنده تشکیل شده است. این اجزا با مهرهها و پایهها به یکدیگر متصل میشوند تا ساختار کلی شاسی را تشکیل دهند.
صفحات فیلتر پرس که نقش اصلی را در جداسازی مواد ایفا میکنند، از پلیپروپیلن ساخته شدهاند. این صفحات بهینهترین فیلتراسیون را ایجاد کرده و باعث افزایش کارایی دستگاه میشوند.
دستگاه فیلترپرس ۲۰ به دو صورت پیچی یا چرخدندهای طراحی میشود. در این سیستم، قسمت فشاردهنده صفحات با استفاده از چرخدندهها یا شفت رزوهدار به جلو یا عقب حرکت میکند و باعث فشردهسازی بهتر مواد جامد در بین صفحات میشود.
عملکرد دستگاه فیلترپرس ۲۰ مشابه سایر مدلهای فیلتر پرس است و شامل سه مرحله اصلی میشود:
در این مرحله، دوغاب با فشار پایین توسط پمپ مخصوص فیلتر پرس ۲۰×۲۰ از مخزن به داخل فیلترپرس پمپاژ شده و محفظههای بین صفحات پر میشوند.
پس از پر شدن محفظهها، فشار پمپ باعث عبور مایع از میان الیاف پارچه فیلتر میشود، درحالیکه ذرات جامد در داخل صفحات باقی میمانند.
پس از اتمام فیلتراسیون و قطع شدن جریان مایع، صفحات از هم جدا میشوند. با چرخاندن اهرم یا پیچ، کیک فیلتر شده تخلیه شده و در صورت نیاز، صفحات شستشو داده میشوند. پس از بستن مجدد صفحات، سیکل جدید فیلتراسیون آغاز میشود.
این مدل که بیشتر در صنایع خانگی و غذایی مورد استفاده قرار میگیرد، قابلیت سفارشیسازی دارد. بهعنوانمثال:
🔹 دستگاه فیلترپرس ۲۰×۲۰ یک انتخاب ایدهآل برای مشاغل کوچک، آزمایشگاهها و مصارف خانگی است و در صورت نیاز میتوان آن را مطابق با نیاز مشتری سفارشیسازی کرد.
مشخصات فنی دستگاه فیلتر پرس 20 دستی یا آزمایشگاهی
دستگاه فیلترپرس سایز 20 با 10 قالب بصورت مدار باز یا مدار بسته دارای مشخصات فنی طبق جدول زیر میباشد. مشخصات فنی فیلترپرس 20 بدلیل ساده بودن دستگاه دارای اطلاعات کمی است.
ظرفیت فیلترپرس 20 با ده قالب
محاسبه ظرفیت دستگاه فیلتر پرس 20 دستی همراه با ده قالب مدار باز یا مدار بسته بر اساس محاسبات استاندارد و ابعاد واقعی بر اساس فرمول زیر صورت میگیرد.
سطح موثر صفحه فیلترپرس×ضخامت کیک خور صفحه×تعداد صفحات فیلترپرس
196×2.5×10=4900 میلیمتر مکعب یا 4.9 لیتر
- سطح موثر صفحه فیلتر عبارت است از مساحت سطح این صفحات منهای قسمت های آب بندی صفحات، که در صفحه فیلترپرس 20 در هر طرف 3 سانتی متر عرض اب بندی لحاظ شده که طول و عرض موثر 14 سانتی متر میباشد و سطح موثر عبارت است از 14×14=196 سانتی متر مربع
-ضخامت کیک خور صفحه فیلترپرس 20×20 که عبارت است از مجموع فاصله کف صفحه فیلترپرس تا لبه های آب بندی آن معادل 2.5 سانتی متر است.
لازم به ذکر است همانطور که در قسمت سفارش فیلترپرس دستی 20 عنوان شده است این دستگاه قابلیت طراحی و ساخته شدن از 5 تا 15 قالب را دارا میباشد. بنابراین افزایش و کاهش ظرفیت این دستگاه به ازای هر عدد صفحه 20×20 فیلترپرس معادل 0.49 لیتر خواهد بود.
