دستهبندی: دستگاه فیلتر پرس
طول ( سانتی متر): 90
عرض( سانتی متر): 40
طول آکس به آکس پایه ( سانتی متر): 70
ابعاد صفحه اصلی بدنه ( سانتی متر): -

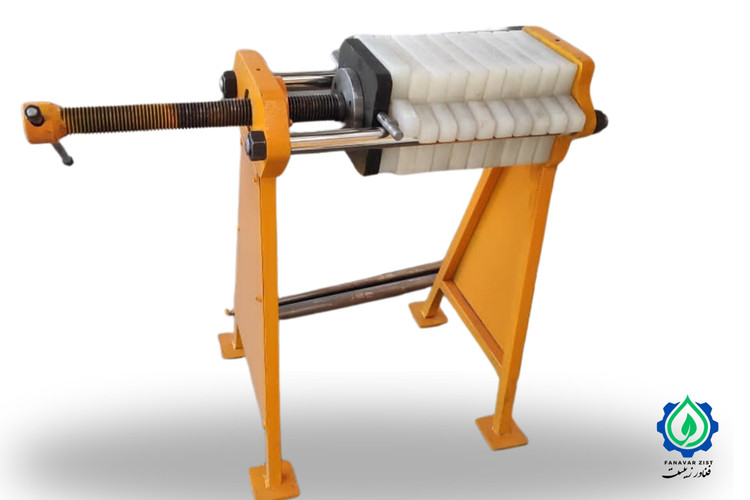

دستگاه فیلتر پرس 20 دستی ( فیلترپرس دستی 20×20 )
20×20 manual filterpress
تعداد صفحات فیلترپرس
سینی و لندر استیل
دارای 10 سال گارانتی شاسی و 2 سال گارانتی صفحات فیلترپرس
مشخصات
طول ( سانتی متر)
90
عرض( سانتی متر)
40
طول آکس به آکس پایه ( سانتی متر)
70
ابعاد صفحه اصلی بدنه ( سانتی متر)
-
طول بازو ها ( سانتی متر)
70
عرض آکس به آکس پایه ( سانتی متر)
30
ابعاد صفحه فشار دهنده ( سانتی متر)
40×40
ابعاد شفت جک ( سانتی متر)
-
کورس جک ( سانتی متر)
40
ابعاد جک ( سانتی متر)
-
ابعاد صفحه حامل جک ( سانتی متر)
-
قفل کن
-
پرشر سوییچ
-
پمپ هیدرولیک
-
میکرو سوییچ
-
الکترو موتور
-
تابلو برق
-
لندر ها
یک عدد
زیر شیر
-
شیربرقی
-
ضخامت صفحه
4.5
فیتینگ ورودی
-
مانومتر
-
وزن صفحه ( کیلوگرم )
1.2
وزن کل دستگاه ( کیلوگرم)
60
توضیحات
معرفی دستگاه فیلترپرس ۲۰ یا فیلتر پرس دستی سایز ۲۰×۲۰
دستگاه فیلتر پرس ۲۰ یک دستگاه جداسازی جامد از مایع است که بهصورت دستی و با استفاده از نیروی چرخدنده کار میکند. این دستگاه که با نام فیلترپرس ۲۰×۲۰ نیز شناخته میشود، دارای یک شاسی ساده شامل دو بازوی شفتی، قسمت ورودی محلول و بخش انتهایی که نگهدارنده چرخدنده است، میباشد.
این مدل، کوچکترین و کمظرفیتترین فیلترپرس تولیدشده در مجموعه فناورزیست محسوب میشود و دارای ۵ تا ۱۵ صفحه با ابعاد ۲۰×۲۰ سانتیمتر است. بدنه این دستگاه حساس بوده و برای فشارهای کاری بالا توصیه نمیشود.
کاربردهای دستگاه فیلتر پرس ۲۰
دستگاه فیلترپرس ۲۰ بیشتر برای فعالیتهای کوچک مانند:
- روغنگیریهای خانگی
- تولید انواع آبمیوه طبیعی
- آزمایشگاهها و طرحهای پایلوت جهت امکانسنجی فیلتراسیون با فیلتر پرس
برای اطلاعات بیشتر درباره فیلترپرس ۲۰، میتوانید به صفحه اختصاصی این دستگاه در وبسایت فناورزیست مراجعه کرده و سفارش خود را تکمیل نمایید.
اجزای مختلف دستگاه فیلتر پرس ۲۰ دستی
۱. شاسی فیلترپرس ۲۰
شاسی فیلتر پرس ۲۰ از دو شفت فلزی بهعنوان بازوهای دستگاه و دو صفحه فلزی توپر برای قسمت انتهایی و صفحه فشاردهنده تشکیل شده است. این اجزا با مهرهها و پایهها به یکدیگر متصل میشوند تا ساختار کلی شاسی را تشکیل دهند.
۲. صفحات فیلترپرس ۲۰
صفحات فیلتر پرس که نقش اصلی را در جداسازی مواد ایفا میکنند، از پلیپروپیلن ساخته شدهاند. این صفحات بهینهترین فیلتراسیون را ایجاد کرده و باعث افزایش کارایی دستگاه میشوند.
۳. سیستم چرخدنده یا پیچی
دستگاه فیلترپرس ۲۰ به دو صورت پیچی یا چرخدندهای طراحی میشود. در این سیستم، قسمت فشاردهنده صفحات با استفاده از چرخدندهها یا شفت رزوهدار به جلو یا عقب حرکت میکند و باعث فشردهسازی بهتر مواد جامد در بین صفحات میشود.
عملکرد دستگاه فیلتر پرس ۲۰ آزمایشگاهی یا دستی
عملکرد دستگاه فیلترپرس ۲۰ مشابه سایر مدلهای فیلتر پرس است و شامل سه مرحله اصلی میشود:
۱. پمپاژ سیال به داخل فیلترپرس
در این مرحله، دوغاب با فشار پایین توسط پمپ مخصوص فیلتر پرس ۲۰×۲۰ از مخزن به داخل فیلترپرس پمپاژ شده و محفظههای بین صفحات پر میشوند.
۲. جداسازی مایع از جامد با استفاده از پارچه فیلترپرس
پس از پر شدن محفظهها، فشار پمپ باعث عبور مایع از میان الیاف پارچه فیلتر میشود، درحالیکه ذرات جامد در داخل صفحات باقی میمانند.
۳. تخلیه کیک فیلتر شده و شروع سیکل جدید
پس از اتمام فیلتراسیون و قطع شدن جریان مایع، صفحات از هم جدا میشوند. با چرخاندن اهرم یا پیچ، کیک فیلتر شده تخلیه شده و در صورت نیاز، صفحات شستشو داده میشوند. پس از بستن مجدد صفحات، سیکل جدید فیلتراسیون آغاز میشود.
سفارشیسازی دستگاه فیلتر پرس ۲۰×۲۰ دستی
این مدل که بیشتر در صنایع خانگی و غذایی مورد استفاده قرار میگیرد، قابلیت سفارشیسازی دارد. بهعنوانمثال:
- برای قسمتهایی مانند لندر و سینی میتوان از استیل بهجای فولاد استفاده کرد.
- در صورت نیاز، مشتریان باید در زمان خرید فیلترپرس ۲۰ درخواست خود را اعلام نمایند.
🔹 دستگاه فیلترپرس ۲۰×۲۰ یک انتخاب ایدهآل برای مشاغل کوچک، آزمایشگاهها و مصارف خانگی است و در صورت نیاز میتوان آن را مطابق با نیاز مشتری سفارشیسازی کرد.
نقد و بررسی
مشخصات فنی دستگاه فیلتر پرس 20 دستی یا آزمایشگاهی
دستگاه فیلترپرس سایز 20 با 10 قالب بصورت مدار باز یا مدار بسته دارای مشخصات فنی طبق جدول زیر میباشد. مشخصات فنی فیلترپرس 20 بدلیل ساده بودن دستگاه دارای اطلاعات کمی است.
ظرفیت فیلترپرس 20 با ده قالب
محاسبه ظرفیت دستگاه فیلتر پرس 20 دستی همراه با ده قالب مدار باز یا مدار بسته بر اساس محاسبات استاندارد و ابعاد واقعی بر اساس فرمول زیر صورت میگیرد.
سطح موثر صفحه فیلترپرس×ضخامت کیک خور صفحه×تعداد صفحات فیلترپرس
196×2.5×10=4900 میلیمتر مکعب یا 4.9 لیتر
- سطح موثر صفحه فیلتر عبارت است از مساحت سطح این صفحات منهای قسمت های آب بندی صفحات، که در صفحه فیلترپرس 20 در هر طرف 3 سانتی متر عرض اب بندی لحاظ شده که طول و عرض موثر 14 سانتی متر میباشد و سطح موثر عبارت است از 14×14=196 سانتی متر مربع
-ضخامت کیک خور صفحه فیلترپرس 20×20 که عبارت است از مجموع فاصله کف صفحه فیلترپرس تا لبه های آب بندی آن معادل 2.5 سانتی متر است.
لازم به ذکر است همانطور که در قسمت سفارش فیلترپرس دستی 20 عنوان شده است این دستگاه قابلیت طراحی و ساخته شدن از 5 تا 15 قالب را دارا میباشد. بنابراین افزایش و کاهش ظرفیت این دستگاه به ازای هر عدد صفحه 20×20 فیلترپرس معادل 0.49 لیتر خواهد بود.
